ما هي المسافة من الحائط إلى المبرد؟

خوارزمية التثبيت خطوة بخطوة

يعزز شريط السيليكون إحكام إغلاق المفاصل بشكل أفضل

بعد إجراء حسابات لجميع القيم اللازمة واختيار طريقة الاتصال ، يمكنك المتابعة إلى تركيب المشعات. يجب تنفيذ جميع الأعمال وفقًا لمتطلبات SNiP. تحتاج أيضًا إلى اتباع تعليمات الشركة المصنعة. في حالة انتهاك التعليمات ، هناك خطر فقدان خدمة الضمان. وفقًا للمعايير ، لا يمكنك إزالة الفيلم الواقي من الأجهزة أثناء التثبيت. وبالتالي ، سيتم حماية الجهاز من الأتربة والخدوش أثناء أعمال التركيب.

العناصر المطلوبة للتوصيل:

• خطافات بمسامير بلاستيكية - 3 قطع على الأقل. مطلوب لتركيب الحائط أو الأرضية.
• عدد 2 من المقابس الجانبية بخيط اليد اليمنى. تم وضع علامة D.
• 2 قابس بخيط أيسر بالحرف S.
• كعب.
• سيليكون الختم أو الكتان.
• العناصر المطلوبة حسب المخطط - الحنفية والصمامات والصمامات.
• أنابيب. يتم اختيار المعدن أو البولي بروبلين. المنتجات المعدنية ذات جودة عالية ومتانة وعمر خدمة طويل. أنابيب البولي بروبلين أرخص.

من الأدوات التي ستحتاجها:

• المثقاب والحفر الكهربائي. يتم التحديد حسب صلابة الجدار.
• مفك براغي.
• مستوى البناء.
• مفتاح.
• روليت وقلم رصاص بسيط.

اعتمادًا على تصميم المبرد ، يتم تحديد فتحة تهوية

يتم أيضًا تنظيم إجراء التثبيت العام لأجزاء مختلفة من نظام التدفئة بواسطة SNiP.

1. وسم الأقواس. يتم ذلك بالمسامير أو الملاط الأسمنتي. يجب أن يكون هناك ما لا يقل عن ثلاثة أقواس في المجموع.
2. تركيب المقابس والمحولات وصنابير Mayevsky وأجزاء أخرى.

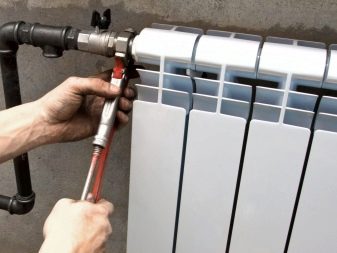

3. تركيب المبرد نفسه. من الضروري توصيل أنابيبها بنظام التدفئة.
4. تركيب فتحة تهوية. يجب أن تكون تلقائية.
5. إزالة الفيلم الواقي.

إذا تم استيفاء هذه المتطلبات ، فسيكون تركيب النظام بجودة عالية ودائم.

جدار جبل

مواد تثبيت الجدار

حوامل الحائط أسهل في صنعها من حوامل الأرضية.

يتم التثبيت على النحو التالي:

1. إعداد موقع التركيب. أولاً ، يتم توصيل أنبوب دائرة التسخين. يجب لصق الجدار خلف الرادياتير بمادة رقائق معدنية.
2. وضع علامة أولية على مكان تثبيت المشابك.
3. تركيب السحابات بالمسامير. يجب ألا تقل فترة التجويف في الحائط عن 6 سم لإصلاح البطارية بإحكام.
4. ربط المبرد بين قوسين. إصلاح وتسوية الجهاز.
5. الاتصال بالأنابيب. تحقق من إحكام جميع التوصيلات.
6. تشغيل اختباري للنظام.

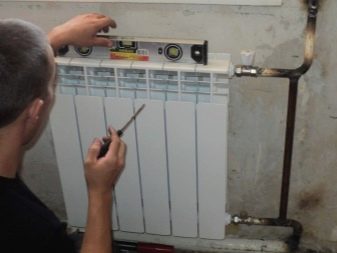

أثناء التثبيت ، من المهم إجراء محاذاة أفقية للبطارية. وإلا سيتراكم الهواء في الجهاز مما يقلل من شدة التسخين ويؤدي إلى التآكل.

من المهم أيضًا ملاحظة حالة موقع البطارية. يجب تثبيته بدقة في وسط النافذة.

السحابات مختلفة. يمكن صنعها على شكل معلقات وأقواس وهياكل أخرى. بغض النظر عن النوع ، لديهم مهمة واحدة - لإصلاح المبرد بشكل آمن على الحائط. يتم إرفاق تعليمات تثبيت المشابك مع العناصر نفسها.

جبل الكلمة

جبل على الأرض للمشعات الثقيلة الكبيرة أو الجدران الرقيقة

لا يمكن دائمًا تعليق المشعات الثقيلة والهائلة على الحائط. لا يمكن أن يتحمل كل مزلاج مثل هذا الحمل ، لذلك يستخدمون طريقة التثبيت على الأرض. لهذا الغرض ، يتم استخدام أقواس خاصة. إنها أغلى ثمناً ، لكن موثوقيتها في التثبيت أعلى من الموديلات المثبتة على الحائط.

مراحل التركيب الخارجي للرادياتير:

• اختيار الأقواس المصممة لوزن البطارية.
• التثبيت على مكان القاعدة المخصصة للرادياتير.يتم التثبيت على مسامير التثبيت على مسافة 6 سم على الأقل من الحائط. يجب احترام ارتفاع المبرد من الأرض.
• أداء الأعمال الخرسانية. صب قاعدة الأقواس ورؤوس البراغي مع ذراع التسوية.
• وضع الخطافات على الرفوف. يتم ضبطها على الارتفاع المطلوب ويتم تثبيتها بمسامير. إذا تم توفيره بواسطة العبوة ، يتم تثبيت حشوات معدنية واقية.
• التثبيت على خطافات بارتفاع محسوب مسبقًا للبطارية من الأرضية. المبرد ، كما في حالة التثبيت على الحائط ، يجب أن يكون أفقيًا.

نظام الأرضية له ميزة مهمة. يقع كل وزن البطارية على الأرض ولا يتوزع على طول الجدار

بسبب المسافة من الأرض ، سيتم إنشاء فجوة ، مما يسمح للهواء بالانتشار. عادةً ما يتم استخدام هذا المخطط في مشعات تسخين الحديد الزهر الثقيلة ، ولكن يمكن أيضًا تركيب أجهزة الألومنيوم أو ثنائية المعدن على الأرض.

طرق الاتصال

يصف SNiP القواعد الأساسية لتركيب المشعات

تعتبر قدرة المبرد على تحمل الضغط أمرًا مهمًا. يجب ألا تتفاعل مادة التصنيع مع الأنابيب المتصلة بالمنتج لتجنب عمليات التآكل.

يجب وضع البطارية على مسافة 10 سم أسفل الجزء البارز من عتبة النافذة لتحرير تدفق الحرارة.

يجب أن تكون المسافة بين الأرضية وقاع الرادياتير أكثر من 10 وأقل من 15 سم. هذه مشكلة أساسية ، وإلا فسيتم انتهاك عمليات نقل الحرارة المنتظم. يجب توصيل جميع الأقسام بالتساوي وعدم وجود اختلافات كبيرة في الارتفاع.

من أجل أن يتم نقل الحرارة بشكل أكثر كفاءة ، من المهم وضع المبرد بشكل صحيح. يوصي الخبراء بوضعه تحت النوافذ لتقليل الحرارة الناتجة من خلال هذه المناطق.

في حالة وجود جدار خارجي بارد ، يوصى بوضع أجهزة إضافية عليه.

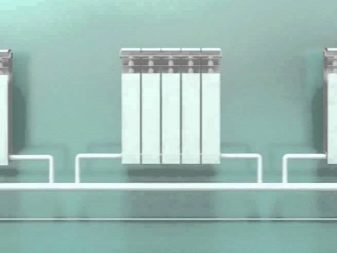

بشكل عام ، يمكن وضع البطاريات في الشقة بعدة طرق:

• الموقع الجانبي
• الأسفل؛
• قطري؛
• ثابتة.

الأكثر شيوعًا هو الترتيب الجانبي للبطاريات. يتميز بتبديد الحرارة العالية. يتم إدخال الأنبوب الذي يتدفق من خلاله الماء الساخن في الأنبوب العلوي ، بينما يأتي المنفذ من الأنبوب السفلي. في حالة الوضع السفلي ، توجد كلتا الفتحتين في الأسفل. المخطط مناسب إذا تم وضع الأنابيب في الأرضية أو أسفل القاعدة.

يستخدم قطري عندما تحتوي البطارية على عدد كبير من الأقسام ، 12 أو أكثر. يدخل المبرد عبر الأنبوب العلوي ويخرج من الأسفل. يكون التسلسل مناسبًا عندما يكون لنظام السباكة ضغط كافٍ للسماح بمرور الماء الساخن عبر جميع البطاريات.

في الحالات التي يكون فيها من الضروري تركيب مشع إضافي ، يجب أولاً إزالة المبرد من النظام. بعد تثبيت الأقواس ، يتم توصيل المبرد ، ويتم تثبيت التوصيلات بمفتاح خاص. في الفتحة الحرة ، تحتاج إلى تثبيت رافعة Mayevsky ، وإغلاق كل الباقي بسدادة. بعد ذلك ، قم بتوصيل البطارية نفسها وقم بمحاذاة بعناية. بعد ذلك ، يتم إحضار العناصر المتبقية ويتم توصيل كل شيء بنظام واحد ، والذي يجب أن يكون محكمًا تمامًا.

كيفية وضع البطاريات

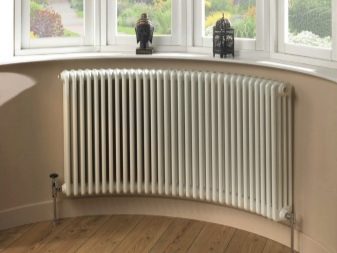

بادئ ذي بدء ، تتعلق التوصيات بموقع التثبيت. في أغلب الأحيان ، يتم وضع السخانات حيث يكون فقدان الحرارة أكثر أهمية. وقبل كل شيء ، هذه نوافذ. حتى مع النوافذ ذات الزجاج المزدوج الحديثة الموفرة للطاقة ، يتم فقدان معظم الحرارة في هذه الأماكن. ماذا نقول عن الإطارات الخشبية القديمة.

إذا لم يكن هناك مبرد تحت النافذة ، فإن الهواء البارد ينزل على طول الجدار وينتشر على الأرض. يتغير الوضع بتركيب بطارية: الهواء الدافئ ، المتصاعد ، يمنع الهواء البارد من "التصريف" على الأرض. يجب أن نتذكر أنه لكي تكون هذه الحماية فعالة ، يجب أن يشغل المبرد 70٪ على الأقل من عرض النافذة. يتم توضيح هذه القاعدة في SNiP.لذلك ، عند اختيار المشعات ، ضع في اعتبارك أن المبرد الصغير الموجود أسفل النافذة لن يوفر المستوى المناسب من الراحة. في هذه الحالة ، ستكون هناك مناطق على الجانبين ينزل فيها الهواء البارد ، وستكون هناك مناطق باردة على الأرض. في الوقت نفسه ، يمكن أن "تتعرق" النافذة في كثير من الأحيان ، على الجدران في المكان الذي يصطدم فيه الهواء الدافئ والبارد ، وسيتساقط التكاثف ، وستظهر الرطوبة.

لهذا السبب ، لا تسعى للعثور على نموذج يحتوي على أعلى تبديد للحرارة. هذا مبرر فقط للمناطق ذات المناخ القاسي للغاية. لكن في الشمال ، حتى من أقوى الأقسام ، توجد مشعات كبيرة. بالنسبة للمنطقة الوسطى من روسيا ، يلزم متوسط ​​نقل الحرارة ، وبالنسبة للجنوب ، هناك حاجة بشكل عام إلى مشعات منخفضة (بمسافة مركزية صغيرة). هذه هي الطريقة الوحيدة التي يمكنك من خلالها الوفاء بالقاعدة الأساسية لتركيب البطاريات: منع فتح معظم النوافذ.

في المناخات الباردة ، من المنطقي ترتيب ستارة حرارية بالقرب من الباب الأمامي. هذه هي منطقة المشكلة الثانية ، لكنها أكثر شيوعًا بالنسبة للمنازل الخاصة. قد تحدث هذه المشكلة في شقق الطوابق الأولى. القواعد هنا بسيطة: تحتاج إلى وضع المبرد بالقرب من الباب قدر الإمكان. اختر مكانًا اعتمادًا على التصميم ، مع مراعاة إمكانية الأنابيب أيضًا.

المسافة من الأرضية للمكتب والمطبخ

تسمح لك عتبة النافذة الأوسع باستخدام السطح لأغراض نفعية

في مثل هذه الغرف ، يعتمد وضع عتبة النافذة إلى حد كبير على موقع الأثاث. في المكاتب الإضاءة الطبيعية الرئيسية لمساحة العمل ، لذلك يجب اختيار الأبعاد لضمان هذا الشرط.

بعضها يصنع عتبات نوافذ عريضة بشكل خاص ويستخدمها كمكتب. في المتوسط ​​، يجب أن تكون المسافة من الأرض حوالي 60-65 سم ، وهذه هي الأبعاد المثلى ، حيث ستضيء معظم الخزانة.

في المطبخ ، غالبًا ما يتم دمج عتبة النافذة مع الأثاث ، مما يزيد من المساحة الصالحة للاستخدام.

في المطبخ ، غالبًا ما توجد عتبة النافذة على مسافة 90 سم من الأرض. معظم أثاث المطبخ لها نفس الارتفاع. بهذه الأبعاد ، إذا وضعت طاولة الطعام في المنتصف ، فستكون مضاءة بالكامل.

إذا كنت تخطط لتثبيت عداد قضبان ، فسيلزم زيادة الارتفاع. في ظل هذه الظروف ، يجب أن تكون على بعد حوالي 120 سم من الأرض.

اختيار الإقامة في الممر ليس بالغ الأهمية ، لأنه لا أحد باق هناك لفترة طويلة. يعتبر الهبوط عند مستوى 80 سم هو الأمثل.

إجابات الخبراء

شارب في شوكة الشوكة:

لا يهم ، التداول مهم.

عم من المستقبل ...

غير منتظم..

الجد Au:

اسأل بشكل أكثر تحديدًا

GM:

يوصى بوضع فتحات تحت النوافذ ... خلاف ذلك ، بقدر ما يسمح التصميم بذلك. التمويل والمبرد.

ريحان:

إذا دخل الأنبوب وخرج من الجانب الخلفي ، فلا فرق ، أعتقد أنه مثل الأنبوب ، بغض النظر عن مقدار قيادتك ، طالما لا يوجد هواء

تشاك نوريس:

افعل ما تريد ، فقط تحت النافذة يجب أن يكون هناك بطارية. النافذة باردة دائمًا في الشتاء ، والبطارية تزيل تعفير النوافذ (إذا كانت نقطة الندى طبيعية)

فلاديمير بيتروف:

الشيء الرئيسي هو أنك تشعر بالراحة. وكيف تريد أن تضع

طبيعة سجية:

عادة ما يتم تثبيت المنخفضة على الأرض. إذا كان هناك مكان بجوار النافذة ، يمكنك وضع مكان عمودي.

مثله:

ضيق

A.N.G:

المشعات بمسافة مركزية 200 مم مثالية. أو ضع في اعتبارك تركيب تدفئة أرضية

بطل اليوم:

المشعات الناقلات المسخنات المثبتة على الحائط هي بديل لمشعات التسخين التقليدية ، لأنها توفر نقلًا أفضل للحرارة عند درجات حرارة السطح المنخفضة.

لا نوتشكا:

50 سم بخير. لهذه المسافة ، هناك الكثير من المشعات المنخفضة المختلفة.

فياتشيسلاف ياجا:

المرجع 30

فلاديمير بيتروف:

يوجد مشعات بمسافة مركزية 350 مم. إنه ألمنيوم ومعدن ثنائي.

الكسندر خليستوف:

نعم ، هناك الكثير من الخيارات: هناك مشعات ضيقة من المركز إلى المركز ، وتدفئة تحت الأرضية ، ومشعات مثبتة على الأرض مدمجة في الأرضية ، ولا توجد مشكلة في الاختيار من هذا

إيفانوف إيفان:

لا تعرف من أين تبدأ أو كيفية إجراء الإصلاحات؟ شاهد النصائح والتوصيات المفيدة حول الإصلاح والبناء والهندسة المعمارية على موقع الويب:

جوليا تسو:

الأرضيات الدافئة ستفي بالغرض.

روح جيده:

ما نوع التدفئة التي تهتم بها؟ ماء أم كهرباء؟ يمكنك وضع سخان اللوح ، فهو يشغل مساحة كبيرة جدًا. يمكنك وضع الكهرباء في حالة عدم وجود تدفئة مركزية أو سخان المياه. بدلاً من ذلك ، يمكنك التفكير في مشعات رأسية. بشكل عام ، هناك الكثير من الخيارات ، انظر إلى أنواع مختلفة من التدفئة poluchi-teplo /

أرتيم كوفاليف:

يوم جيد. في هذه الحالة ، سيكون من الأفضل تثبيت مسخن ، لذلك يمكنني أن أوصيك بمركز spbteplodom m هذا ، للحصول على معلومات مفصلة ، انتقل إلى الموقع بالفعل واقرأ ، آمل أن يكون قد ساعدك.

متطلبات تركيب مشعات التدفئة

انشئ حساب

سجل في مجتمعنا. انه بسيط جدا!

هل لديك حساب؟ تسجيل الدخول.

أو قم بتسجيل الدخول بإحدى هذه الخدمات

توصي Google

توصياتنا

طاولة بلاطة. يبتلع هوفمان

نشر Sano إدخال مدونة في Slab Furniture ، يوم الأحد الساعة 8:28 مساءً ، إدخال مدونة

أنا أصنع طاولة حسب الطلب ، أصنع سطحًا من ألواح الدردار أو ، بعبارة أخرى ، الدردار.

يوجد في أحد الألواح صدع واسع النطاق وأحيانًا من خلال الكراك. لقد قمت بتنظيفه ، وملأته أيضًا بالإيبوكسي ، وسوف يغلق الكراك ويسوي سطح المنضدة أيضًا.

كعقبة إضافية من فتح الكراك ، يتم تضمين ابتلاع هوفمان ، والذي لا يعزز فحسب ، بل يخلق أيضًا تأثيرًا زخرفيًا.

سيقول شخص ما أنها تفسد المظهر ، ويجب وضعها على الجزء الخلفي من سطح العمل. لكن حقيقة الأمر هي أنه لا يمكن وضعها هناك بسبب ميزات سطح الطاولة.

أنا شخصياً أحب هذه السنونو وإلى جانب ذلك ، تمت الموافقة على وجودها من قبل عميل الطاولة.

لقد تم تصنيعها من قصاصات من نفس سطح الطاولة ، وكان هناك قطعتان من السنونو الداكنة على النصف الفاتح ، وتم قطع ضوء واحد في النصف المظلم من سطح الطاولة.

استطرادا وجيزا من أين أتت هذه القطعة من الأثاث. بالنسبة لي ، لم يخترع Homphan أي شيء ، ولكنه أخذ ببساطة ما تم استخدامه لقرون في النجارة وليس الفن فقط. في الواقع ، هذا هو نفس الاتصال المتوافق.

دعنا نترك الأمر لضمير المؤلف ، بالإضافة إلى هذا الاسم ابتلاع أو فراشة هوفمان عالقة في هذا النوع من الاتصال ، على سبيل المثال ، تسمى جميع آلات التصوير زيروكس.

في عام 1985 ، عندما كان توماس هوفمان لا يزال طالبًا في جامعة هارفارد ، طور نظامًا لربط الأجزاء المصنوعة من الخشب والمواد القائمة على الخشب (MDF واللوح الخشبي) ، والذي أطلق عليه اسم "Hoffmann Swallow" وسرعان ما تم اعتماده من قبل صناعة النجارة بأكملها.

أسقف ين ويانغ

نشر ramon موضوعًا في موضوع أعمالنا بتاريخ 12 كانون الأول (ديسمبر) 2008

أحد أعمالنا الأولى دعم السمة الشرقية بفرع ساكورا

خشب البتولا المصقول

نشر Sano إدخال مدونة في Slab Furniture 23 يناير ، إدخال مدونة

إليكم قطعة من شجرة البتولا التي تم إحضارها إلى ورشة العمل ، بينما نخطط بشكل أولي لصنع طاولة قهوة.

لم يكن التحضير لهذه المواد هو الأسهل ، ليس فقط تم العثور عليها في الغابة ، بل تم أيضًا إزالتها بصعوبة ، ثم تم تقطيع الكيس إلى قطع ، ولكن حتى بعد ذلك قاموا بطهوه لمدة أسبوعين باستخدام تقنية خاصة ، ثم جفف أيضًا لبضع سنوات.

بشكل عام ، هذه ملحمة كاملة ، وبالنظر إلى حقيقة أن الكثير قد تم القيام به فقط للحصاد وبناءً على الحجم ، فإن سعر هذه المواد أصبح بالفعل مرتفعًا للغاية. وهي ليست الطاولة نفسها.

من الضروري الاقتراب من العمل عن عمد ، وبحد أدنى من الخسائر في سمك قطعة العمل ، قم بعمل سطح طاولة مسطح.

لما هذا؟

نشرت Phoenix موضوع في Tools and Equipment ، في 15 كانون الثاني (يناير) ، الموضوع

أقترح الإحماء لمن هو مثير للاهتمام.

هل لدى أي شخص أي تخمينات لما هذا؟

ميزات تركيب مشعات في الشقة

القواعد المذكورة أعلاه لتركيب مشعات التدفئة شائعة لكل من الأنظمة الفردية والأنظمة المركزية. ولكن قبل تركيب مشعات جديدة يجب أن تحصل على إذن من الإدارة أو شركة الصيانة. نظام التدفئة هو ملكية مشتركة وجميع التعديلات غير المصرح بها لها عواقب - غرامات إدارية. الحقيقة هي أنه مع التغيير الهائل في معلمات شبكة التدفئة (استبدال الأنابيب ، المشعات ، تركيب منظمات الحرارة ، إلخ) ، يكون النظام غير متوازن. هذا يمكن أن يؤدي إلى حقيقة أن الناهض (المدخل) بأكمله سوف يتجمد في الشتاء. لذلك ، تتطلب جميع التغييرات الموافقة.

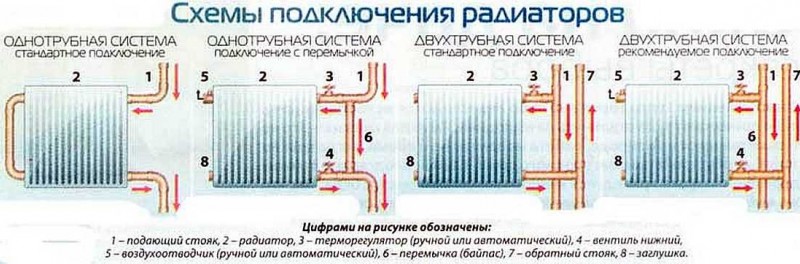

أنواع الأسلاك وتوصيل المشعات في الشقق (اضغط على الصورة لتكبيرها)

ميزة أخرى تقنية بطبيعتها. باستخدام أنبوب عمودي (يدخل أحد الأنابيب عبر السقف ، ويدخل إلى المبرد ، ثم يخرج ويذهب إلى الأرض) ، عند تثبيت المبرد ، قم بتثبيت ممر جانبي - وصلة بين أنابيب الإمداد والتفريغ. عند إقرانها بصمامات كروية ، سيمنحك هذا القدرة على إيقاف تشغيل الرادياتير إذا كنت تريد (أو في حالة وقوع حادث). هذا لا يتطلب موافقة أو إذن المدير: لقد قمت بإيقاف تشغيل المبرد الخاص بك ، لكن المبرد يستمر في الدوران عبر الرافعة عبر الممر الجانبي (نفس العبور). لا داعي لإيقاف النظام ودفع ثمنه والاستماع إلى شكاوى الجيران.

هناك حاجة أيضًا إلى تجاوز عند تثبيت المبرد مع منظم في الشقة (يحتاج تركيب المنظم أيضًا إلى التنسيق - فهو يغير بشكل كبير المقاومة الهيدروليكية للنظام). خصوصية عمله هي أنه يمنع تدفق المبرد. إذا لم يكن هناك وصلة مرور ، فسيتم حظر الناهض بالكامل. تخيل العواقب ...

المسافة من عتبة النافذة إلى المبرد

تدهش جميع المشعات الحديثة وبطاريات التسخين المقطعية تقريبًا بكفاءتها العالية وكفاءتها ، حيث توفر هذه المؤشرات بسبب الحمل الحراري للهواء وتدفقها الطبيعي عبر نظام التبادل الحراري. وبسبب ميزات التصميم هذه بالتحديد ، لا يكفي مجرد شراء مشعات عالية الكفاءة وتزويدها بسائل تبريد ، بل من الضروري توفير ظروف الحمل الحراري - النقل الطبيعي للحرارة عن طريق الهواء. دعونا نحدد المسافة المطلوبة من عتبة النافذة إلى المبرد ، وكذلك توصيات التثبيت الرئيسية ، كشرط للحفاظ على الكفاءة العالية.

لوحة النافذة.

عند تثبيت عتبات النوافذ الرخامية في شقة أو منزل خاص ، يركز الكثير من الناس فقط على فجوة علوية تبلغ 100 مم ، متناسين تمامًا أن اختيار عتبة النافذة العريضة والبارزة لا يمكن أن يؤدي فقط إلى تعطيل العزل الحراري للهواء البارد ، بل يتغير أيضًا دوران الهواء الكلي على طول النوافذ. يجب ألا تتداخل عتبة النافذة مع المبرد ، مما يخلق نوعًا من الموضع المناسب للبطارية ، بافتراض وجود ظرف لحركة الحرارة على طولها. لسوء الحظ ، لا يمكن التوصية بحجم معين ، ويجب أن تعيق حافة اللوحة الحد الأدنى من انتقال الهواء بالقرب من المبرد وتحريكه بعيدًا عن الزجاج.

شماعات المبرد.

قبل رسم نقطة التثبيت الأولى على الحائط ، ادرس بعناية التعليمات المرفقة الخاصة بالرادياتير ، لأن. تبلغ معظم الشركات المصنعة عن موافقات التركيب الموصى بها والتي تضمن تبديد حرارة عالية لهذه البطارية المعينة. في حالة عدم وجود مثل هذه التوصيات ، يستخدمون التوصيات العامة ، وفقًا لـ SNiP 3.05.01-85. "أنظمة الصرف الصحي الداخلية":

من أسفل عتبة النافذة إلى المبرد ، الحد الأدنى للمسافة هو 100 مم ، نظرًا لأن تقليلها يقلل من تدفق حرارة الهواء. من الأرضية إلى أسفل المبرد ، تكون الفجوة في حدود 100-150 مم ، وتؤدي زيادة المسافة إلى زيادة فرق درجة الحرارة في جميع أنحاء الغرفة ، ويقلل الانخفاض مرة أخرى من شدة انتقال الحرارة

من المهم أيضًا مراعاة المسافة من الحائط إلى المبرد ، فهي مصنوعة من 25 إلى 30 مم ، لأن. يشارك السطح الخلفي أيضًا بنشاط في نقل الحرارة

إذا كانت توصيات المصنع تختلف عن SNiP ، يتم توجيهها من قبل الشركة المصنعة التي طورت البطارية.

تعتمد كفاءة عملها ودرجة الحرارة المريحة في الغرفة على التركيب الصحيح للسخان. من أجل التشغيل الفعال لنظام التدفئة ، ليس فقط التجميع الصحيح وجودة المعدات وضيق التوصيلات مهمة ، ولكن أيضًا مراعاة المسافات الطبيعية من أجهزة التدفئة إلى الهياكل المحيطة (الأرضية والجدران ، عتبة النافذة)

من المهم بشكل خاص مراقبة المسافة من البطارية إلى عتبة النافذة ، لأن العوائق من الأعلى يمكن أن تتداخل مع الدوران الطبيعي لتيارات الحمل الحراري. سنقوم بإدراج معايير تركيب مشعات التدفئة في شقة ومنزل خاص

اليوم معروض للبيع يمكنك العثور على مشعات في إصدارات مختلفة ومن مواد مختلفة.

وهي مقسمة أيضًا حسب طرق التثبيت وهي من الأنواع التالية:

1. الأجهزة الأرضية لها أرجل خاصة للتركيب على أرضية الغرفة. في أي حال ، يتم تثبيت هذه المشعات على مسافة ما من سطح الجدار والهياكل الأفقية البارزة لفتح النافذة.
2. يتم تثبيت المشعات المثبتة على حوامل مثبتة على جدران الغرفة. عادة ما يتم تثبيتها تحت فتحات النوافذ بحيث تخلق التيارات الحرارية الصاعدة ستارة حرارية أمام النافذة ، لأنه من خلال التزجيج تفقد الغرفة معظم الحرارة.

في أي حال ، عند تثبيت السخان ، يجب عليك اتباع قواعد تركيب البطاريات. أسهل طريقة لمراقبة المسافة المطلوبة من الحائط إلى الوحدة هي عند التعليق على الجدران ، لأنه في هذه الحالة يتم استخدام أقواس خاصة ، والتي توفر ، بسبب تكوينها ، الخلوص اللازم. عند تركيب وحدة أرضية ، يجب تعديل المسافة يدويًا.

المتطلبات الأساسية

قد تختلف المسافة من الأرضية إلى عتبة النافذة حسب نوع النافذة. ومع ذلك ، يتم توفير GOST للمعامل المسموح به حيث يتم الاحتفاظ بالحرارة بشكل أفضل في الغرفة ، ويكون المؤشر 0.55 واط / درجة مئوية × متر مربع. هذا يعني أنه من أجل تحقيق التأثير المطلوب ، تحتاج إلى استخدام لوحة ذات موصلية حرارية منخفضة.

تلعب مسافة المبرد إلى عتبة النافذة دورًا مهمًا: في هذه الحالة ، يوجد SNiP ، تتطلب أحكامه الرئيسية ما يلي:

يجب أن يكون لعتبة النافذة ميل طفيف إلى الغرفة - على الأقل 1˚.
يجب أن يكون هناك عازل حراري بين الجدار والهيكل.
أثناء التثبيت ، يؤخذ الارتفاع من الأرض في الاعتبار. يجب أن تكون جميع عتبات النوافذ على نفس المستوى.
يجب ألا يزيد طول عتبة النافذة عن 3 أمتار.
يتم تحديد الطول بالنسبة لفتح النافذة ، بفارق 4 مم.
يجب ألا تقل المسافة المطلوبة للانسحاب من البطارية إلى عتبة النافذة عن 8 سم.
يوصى بقطع الأجزاء الزائدة في درجة حرارة الغرفة.

تصحيحات الحساب والمشورة

تعتبر الطرق المذكورة أعلاه لحساب عدد أقسام المبرد مثالية للغرف التي يصل ارتفاعها إلى 3 أمتار. إذا كان هذا المؤشر أكبر ، فمن الضروري زيادة الطاقة الحرارية بالتناسب المباشر مع الزيادة في الارتفاع.

إذا كان المنزل بأكمله مجهزًا بنوافذ بلاستيكية حديثة ، يكون فيها معامل فقدان الحرارة منخفضًا قدر الإمكان ، يصبح من الممكن توفير المال وتقليل النتيجة التي تم الحصول عليها بنسبة تصل إلى 20٪.

يُعتقد أن درجة الحرارة القياسية لسائل التبريد المنتشر عبر نظام التسخين هي 70 درجة. إذا كانت أقل من هذه القيمة ، فمن الضروري زيادة النتيجة بنسبة 15٪ لكل 10 درجات. إذا كانت أعلى ، على العكس من ذلك ، قم بتقليلها.

مباني تزيد مساحتها عن 25 متر مربع. متر.التدفئة باستخدام مشعاع واحد ، حتى لو كان يتكون من عشرين قسمًا ، سيكون مشكلة كبيرة. لحل هذه المشكلة ، من الضروري تقسيم عدد الأقسام المحسوب إلى جزأين متساويين وتركيب بطاريتين. سيتم توزيع الحرارة في هذه الحالة في جميع أنحاء الغرفة بشكل متساوٍ.

إذا كان هناك فتحتان للنافذة في الغرفة ، فيجب وضع مشعات التدفئة أسفل كل منهما. يجب أن تكون 1.7 مرة أكثر من القدرة الاسمية المحددة في الحسابات.

بعد شراء مشعات مختومة ، حيث لا يمكن تقسيم الأقسام ، من الضروري مراعاة الطاقة الإجمالية للمنتج. إذا لم يكن ذلك كافيًا ، يجب أن تفكر في شراء بطارية ثانية بنفس السعة الحرارية أو أقل قليلاً.

يمكن أن تؤثر العديد من العوامل على النتيجة النهائية. ضع في اعتبارك المواقف التي يلزم فيها عمل عوامل تصحيح:

• النوافذ ذات الزجاج التقليدي - عامل التكبير 1.27
• العزل الحراري غير الكافي للجدران - عامل زيادة 1.27
• أكثر من فتحتين للنافذة لكل غرفة - عامل الزيادة 1.75
• المشعبات ذات الأسلاك السفلية - عامل الضرب 1.2
• احتياطي في حالة المواقف غير المتوقعة - عامل زيادة 1.2
• استخدام مواد عزل حراري محسنة - معامل الاختزال 0.85
• تركيب نوافذ زجاجية مزدوجة عازلة للحرارة عالية الجودة - عامل مخفض 0.85

يمكن أن يكون عدد التعديلات التي يجب إجراؤها على الحساب ضخمًا ويعتمد على كل حالة محددة. ومع ذلك ، يجب أن نتذكر أنه من الأسهل بكثير تقليل انتقال الحرارة لمبرد التدفئة بدلاً من زيادته. لذلك ، يتم التقريب بالكامل.

إذا كنت بحاجة إلى إجراء الحساب الأكثر دقة لعدد أقسام المبرد في غرفة معقدة ، فلا تخف من الاتصال بالمتخصصين. إن أكثر الطرق دقة ، الموصوفة في الأدبيات المتخصصة ، لا تأخذ فقط في الاعتبار حجم أو مساحة الغرفة ، ولكن أيضًا درجة الحرارة في الخارج والداخل ، والتوصيل الحراري للمواد المختلفة التي يتكون منها صندوق المنزل بنيت ، والعديد من العوامل الأخرى.

بالطبع ، لا يمكنك أن تخاف وترمي بعض الحواف إلى النتيجة. لكن الزيادة المفرطة في جميع المؤشرات يمكن أن تؤدي إلى نفقات غير مبررة ، والتي لا يمكن تعويضها على الفور ، وأحيانًا وليس دائمًا.

أهمية الفجوة بين الحائط والبطارية

الحد الأدنى للمسافة بين الجدار والرادياتير 25 مم ، ولم يتم وضع طبقة عازلة للحرارة على الحائط

عند تثبيت المشعات ، من المهم إنشاء مسافة بين جهاز التسخين والجدار. يتلامس الجدار الخارجي باستمرار مع الهواء المحيط ، مما يتسبب في تبريد كبير.

عندما يتم تثبيت البطارية على السطح الداخلي دون وجود فجوة ، فإن معظم الحرارة ستنفق على تسخين مادة الجدار ، وليس الغرفة. لا تسمح خصائص العزل الحراري المنخفضة للجدران الخرسانية بخلق مناخ محلي مثالي ، حيث سيتم إهدار حوالي 70 ٪ من الطاقة الحرارية. عن طريق تحريك نظام التسخين لمسافة قصيرة ، سيتم إنشاء عازل للهواء ، مما يزيد من كفاءة التسخين.

هناك أسباب أخرى لضرورة خلق فجوة وفقًا للمعايير المحددة:

• خلق مستوى كافٍ من دوران الكتل الهوائية. إذا تم انتهاك هذا الشرط ، فسيتم فقد جزء من الطاقة.

• عند وضعه بالقرب من الحائط ، يسخن الجهاز بشكل أسرع. نتيجة لذلك ، قد يفشل المبرد.

• سوف يتراكم الغبار والحطام بين الجدار والبطارية ، مما يجعل نقل الحرارة أمرًا صعبًا أيضًا.
• في حالة عدم وجود لوحة عاكسة للحرارة ، فإن المبرد سوف يسخن الجدران الخارجية من أجل لا شيء.
• إذا تم تركيب بطارية كهربائية ، فهناك خطر حدوث ماس كهربائي. يمكن أن تكون أنظمة تسخين المياه عرضة للتآكل إذا لم تكن هناك فجوة.

عند تثبيت أجهزة التدفئة ، يجب أن تلتزم بالتوصيات التالية - كلما زادت قوة المبرد ، يجب أن تكون الفجوة أوسع. تتكون أبعادها المحددة من عاملين مهمين:

• عرض عتبة النافذة ، أبعاد متخصصة. تعتمد القدرة على إنشاء مسافة على هذه الخصائص الفردية.
• قوة البطارية نفسها.

استنتاج

من أجل التشغيل عالي الجودة لنظام التدفئة بأكمله ، من الضروري ليس فقط التثبيت بشكل صحيح ومراقبة الامتثال لجميع المسافات ، ولكن أيضًا لتشغيل النظام بشكل صحيح خلال الموسم.

لذلك ، من أجل تجنب أي أخطاء أثناء التثبيت ووضع المشعات ، من الأفضل التشاور مع المحترفين الذين سيشرحون ما الذي سيساعدون في تثبيت النظام.

تركيب أنظمة التدفئة وإمدادات المياه واستبدال بطاريات التدفئة في الشقة - شركة "NPR-Kont"

"NPR-Kont" - توزيع أحدث التقنيات في مجال التدفئة وإمدادات المياه. خدمات تركيب أنظمة التدفئة والمياه. استبدال بطاريات التدفئة في الشقة.

2012-02-18 خدمات جديدة بالموقع
ظهرت معلومات حول خدمات NPR-Kont الجديدة على موقعنا على الإنترنت.

2010-05-20 تكاليف المدخرات
يلزم استثمار أكثر من 6 تريليونات روبل في نظام الإسكان والخدمات المجتمعية. برنامج تطوير الإسكان والخدمات المجتمعية لا يأخذ بعين الاعتبار هذه المبالغ ، لذا 2.5 تريليون دولار. من الاستثمار الخاص.

2010-03-26 طلبت حكومة موسكو من سبيربنك تخفيض عمولة دفع تكاليف الإسكان والخدمات المجتمعية
لم تنحسر الفضيحة المرتبطة بارتفاع أسعار المساكن والخدمات المجتمعية في أوائل عام 2010 بعد ، عندما ظهرت معلومات عن ارتفاع أسعار التدفئة والغاز والمياه بنسبة 3٪ أخرى بسبب تحويل العمولة من المنظمات المقدمة.

2010-02-15 في عام 2010 ، ستقوم شركة MIPC بتحويل 12 كم من شبكات التدفئة
في عام 2010 ، سيتم إنفاق 1.5 مرة أكثر من الأموال على إصلاح شبكات التدفئة في موسكو. يبلغ الطول الإجمالي للشبكات التي سيتم استبدالها 12 كيلومترًا. من المأمول أن تؤدي هذه الاستثمارات في اتصالات الإسكان إلى تقليل فقد الحرارة وتقليل التأثير

2010-01-13 ترموستات في كل منزل سينقذ الطبيعة
تتيح لك منظمات الحرارة التلقائية ضبط درجة حرارة مريحة في كل غرفة ، وبالتالي تقليل استهلاك الوقود. إذا تم تركيب 500 مليون ترموستات في الاتحاد الأوروبي ، فإن انبعاثات غازات الاحتباس الحراري ستنخفض بمقدار 50 مليون

بالنسبة لأي نوع من المشعات ، توجد قواعد عامة لوضعها في الداخل. هناك أيضًا سلسلة معينة من الإجراءات التي يجب اتباعها. التكنولوجيا بسيطة ، ولكن هناك العديد من الفروق الدقيقة.
