مخطط اتصال منظم الحرارة الميكانيكي

أرضية دافئة

وتتمثل الوظيفة الرئيسية لأرضيات التدفئة هذه في تدفئة الأرضية و / أو الغرفة مباشرة. هناك نوعان من هذه السخانات: الماء والكهرباء. الأول هو وضع الأنابيب في قاعدة الأرضية ، التي يتدفق من خلالها الماء الدافئ. يعد هذا خيارًا أرخص وغير آمن تمامًا ، لأنه في حالة حدوث تلف في الأنابيب ، لن تضطر فقط إلى إزالة الطلاء بالكامل لإصلاح التسرب ، ولكن هناك خطر حقيقي للغاية يتمثل في إتلاف الإصلاح تمامًا.

اقرأ أيضًا: حول ميزات تشغيل التدفئة الأرضية الكهربائية.

بالنسبة للاختلاف الكهربائي ، كل شيء هنا أكثر ملاءمة ، على الرغم من أن تكلفة مشروع التدفئة هذا ستكون أكثر تكلفة. ومع ذلك ، فإن التكاليف ستؤتي ثمارها بسرعة ، لأن مثل هذا النظام:

• آمنة؛
• مريح جدا؛
• اقتصادية.
• في حالة حدوث عطل ، يكون الإصلاح أسهل بكثير.

يخشى البعض من أن خيارات التدفئة الكهربائية تستهلك الكثير من الكهرباء ، لكن في الواقع ليس هذا هو الحال. بعد كل شيء ، ينبغي ألا يغيب عن البال أن التكلفة الرئيسية مخصصة للتدفئة فقط. علاوة على ذلك ، فإن الكهرباء مطلوبة فقط للحفاظ على درجة الحرارة المحددة. ولن يكون السخان عالي الجودة والمُركَّب والمضبوط بكفاءة مستهلكًا جشعًا للغاية.

سيسمح نوع التسخين المختلط بتقليل استهلاك الكهرباء بشكل أكبر ، أي عندما تكون الأرضية المزودة بالتدفئة والتدفئة الرئيسية موجودة في الغرفة. على الرغم من عدم وجود هذا الأخير ، لن يكون استهلاك الطاقة مشكلة كبيرة.

ستتعلم في هذا الفيديو كيفية توصيل كابل تدفئة تحت الأرضية بجهاز ترموستات:

ميزات الجهاز والتركيب

على الرغم من التعقيد الواضح للتدفئة الأرضية ، إلا أنها في الواقع بسيطة للغاية ، مثل التثبيت نفسه. أساس عملها هو تحويل الكهرباء إلى حرارة من خلال موصل ذو مقاومة عالية. على هذا النحو ، يمكن استخدام كبل أو حصيرة متصلة بشبكة 220 فولت. يراقب منظم الحرارة درجة التسخين ودرجة الحرارة.

سيساعد منظم الحرارة في الحفاظ على درجة الحرارة المطلوبة دون ارتفاع درجة حرارة الأرضية

يتم وضع الموصل المحدد على ورق معدني ، والذي يغطي ذراع التسوية الخام بسمك 1 سم ، ويوجد تحته ، بدوره ، عازل حراري ، يمكن وضعه مباشرة على السقف. السلك نفسه مثبت بشريط خاص ومتصل بالثرموستات. كما تم إرفاق مستشعر درجة الحرارة به ، والذي سيسجل درجة التسخين.

بعد التمديد والتثبيت ، من الممكن تطبيق ذراع التسوية الرئيسي بسمك من 2 إلى 5 سم ، حيث سيتم وضع طبقة التشطيب عليها لاحقًا.

عند اختياره ، يجب الانتباه إلى مقبولية استخدامه مع نظام "الأرضية الدافئة".

وبالتالي ، فإن جهاز التدفئة الأرضية يشمل:

• سخان؛
• منظم الحراره؛
• جهاز استشعار درجة الحرارة.

يمكن تنفيذ جميع أعمال التركيب والضبط حتى من قبل شخص ليس لديه معرفة خاصة في هذا المجال.

أنواع منظمات الحرارة

حسب نوع الوظائف يمكن تقسيمها إلى عدة مجموعات:

- بوظيفة واحدة (الحفاظ على درجة الحرارة) ؛

ترموستات بوظيفة واحدة

- مع عدد كبير من الوظائف (قابلة للبرمجة).

تحكم في درجة الحرارة قابل للبرمجة

حسب التصميم ، تنقسم منظمات الحرارة إلى أنواع: لاسلكية وأسلاك للتواصل مع المرجل. قم بتثبيت منظم الحرارة في مكان مناسب ، وقم بتوصيل مستشعر درجة الحرارة ، وقم بتوصيله بنظام التحكم في الغلاية واستخدمه.

تحتاج منظمات الحرارة في الغرفة إلى إمداد مستمر بالهواء لتعمل بشكل صحيح ، لذا لا ينبغي تغطيتها بالستائر أو سدها بواسطة الأثاث. قد تتداخل الأجهزة المجاورة لمنظم الحرارة الكهربائي مع التشغيل الصحيح للجهاز: المصابيح والتلفزيونات والسخانات الموجودة في مكان قريب.

توصيل منظم الحرارة بنظام التدفئة تحت الأرضية

اعتمادًا على نوع كابل التدفئة في نظام التدفئة تحت الأرضية ، سيكون مخطط التوصيل مختلفًا. هناك نوعان من الأرضية: مع حزمة أحادية النواة وثنائية النواة ، يكون مبدأ التشغيل بينهما مشابهًا ، لكن الكبل متعدد النواة له عمر خدمة أعلى بكثير ، فضلاً عن المؤشرات الفنية لسرعة التسخين والارتفاع .

يعد توصيل منظم الحرارة بنظام أحادي النواة أسهل - فقط قم بتوصيل كبلين محايدين بطرف واحد ، ومرحلة بالمقبس المناسب. في هذه الحالة ، سيمر التيار عبر الطول بالكامل في سلسلة على طول حلقة الحزمة.

في كبل ثنائي النواة ، تخرج جميع الأسلاك من جانب واحد ، لذلك يتم التوصيل في سلسلة - سلك واحد إلى طرف واحد. يمر التيار في هذه الدائرة بطول عنصر التسخين بالكامل ويعود على نفس المسار في اتجاه واحد.

وبالتالي ، مع مراعاة جميع القواعد والخوارزمية الخاصة بتوصيل منظم الحرارة بأي دائرة ، كل ما تبقى هو ضبط الجهاز على المعلمات المرغوبة عن طريق تدوير العجلة على مقياس درجة الحرارة.

صمامات تحكم ثرموستاتية

الصمام الثرموستاتي هو حل بسيط لمشكلة الحصول على سائل تبريد بدرجة حرارة معينة عن طريق خلط الماء البارد مع الماء الأكثر دفئًا. فيما يلي عرض الصمام ثلاثي الاتجاهات:

ثلاثي صمام

مخطط تضمين صمام ثلاثي في ​​نظام التدفئة:

مخطط تضمين صمام ثلاثي في ​​نظام التدفئة

مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ترموستاتي:

مخطط الأنابيب لمرجل يعمل بالوقود الصلب باستخدام صمام ثلاثي ثرموستاتي

مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي ترموستاتي:

مخطط أنابيب غلاية الغاز باستخدام صمام ثلاثي ترموستاتي

يسمح لك صمام المبرد الثرموستاتي بالتحكم في درجة الحرارة في الغرفة عن طريق تغيير تدفق الماء الساخن عبر المبرد. ينظمون تدفق الماء الساخن عبر المبرد ، لكن لا يتحكمون في الغلاية. يجب تثبيت هذه الأجهزة من أجل ضبط درجة الحرارة المطلوبة في كل غرفة على حدة.

يجب اعتبار هذه الفكرة كإضافة لمحطة التحكم الحراري. أيضًا ، تحتاج هذه الأجهزة إلى إعادة ضبط دورية وفحوصات أداء منتظمة (كل ستة أشهر أثناء تغيير أوضاع التشغيل).

العمل التحضيري

قبل الشروع في توصيل المنظم ، من الضروري تنفيذ عدد من الخطوات التحضيرية. بادئ ذي بدء ، يحددون مكان وجوده ، مع مراعاة عدد من الفروق الدقيقة:

1. لم يتم تثبيت الجهاز في مكان يمكن أن يتعرض فيه لأشعة الشمس المباشرة ؛ كما لا يوصى بالتركيب في المسودات. هذا ينطبق بشكل خاص على الطرز التي تحتوي على مستشعر مدمج ينظم درجة الحرارة وفقًا لتدفق الهواء في الغرفة.
2. من غير المرغوب فيه تثبيت المنظم على الجدران الخارجية الملامسة للشارع ، لأن هذا قد يؤدي إلى قراءات غير صحيحة.
3. يعد ارتفاع تثبيت الجهاز نقطة مهمة بنفس القدر. يوصى بالتركيب على ارتفاع لا يقل عن 400 مم.
4. يحظر تثبيت أجهزة التحكم في درجة الحرارة في الغرف ذات الرطوبة العالية ، حيث لا يوجد طراز تقريبًا مجهز بغلاف مقاوم للرطوبة. لذلك ، إذا كانت الأرضية المدفأة موجودة في الحمام أو الدش أو الحمام ، فيجب نقل المنظم نفسه إلى الغرفة المجاورة ، حيث لن يتعرض للرطوبة الزائدة.
5. يجب وضع مستشعر درجة الحرارة على مسافة لا تزيد عن 500 مم من الحائط ، في حالة نموذج أرضية الكابل - بين المنعطفات في المركز. إذا تم استخدام نسخة الفيلم ، فسيكون رأس مقياس الحرارة في وسط شريط تسخين الكربون.

لتركيب أكثر راحة وراحة ، يوصى باستخدام مقبس ممدود 60 مم. سيسمح لك ذلك بترتيب جميع الأسلاك المتصلة بالجهاز بحرية.

بالنسبة للأرضية المُدفأة ، يوصى بتشغيل خط طاقة مخصص منفصل بكابل نحاسي مع مقطع عرضي للسلك يبلغ 2.5 مم ، والذي يمكنه تحمل حمولة تصل إلى 3.5 كيلووات. علاوة على ذلك ، يجب أن يكون الخط مزودًا بقاطع دائرة منفصل لـ 16 أمبير.

قبل بدء الاتصال ، من الضروري عمل ستروب من موقع تثبيت الجهاز على الأرض. يجب أن يتناسب مع أنبوبين مموجين بقطر 10 مم. في أحدهما ، ستمر الأسلاك إلى "النهايات الباردة" ، والآخر - خط مستشعر درجة الحرارة. من المفيد بشكل خاص وضع جهاز استشعار في أنبوب مموج ، حيث يمكن أن يفشل في كثير من الأحيان ، وحتى لا تفتح الطلاء في كل مرة ، يكفي فقط سحب القديم وإدخال آخر جديد بنفس السهولة.

إذا كان من المفترض أن تكون ذراع التسوية سميكة جدًا (35-50 مم) ، فلا يمكن غمر الأنابيب المموجة في ستروب على الأرض. خلاف ذلك ، سيكون عليك إعداد أخدود مناسب هنا أيضًا. يجب أن يتم سد نهايات التمويجات بحيث لا يصل المحلول إلى هناك أثناء العملية.

عندما يتم توصيل منظم الحرارة بأرضية دافئة من نوع الفيلم ، لا يتم استخدام الأنابيب المموجة ، حيث سيكون مبدأ قياس درجة الحرارة هنا مختلفًا.

ترموستات مركزي

يوجد منظم الحرارة هذا بعيدًا عن المرجل الخاص بك ويسمح لك عادةً بتشغيل أو إيقاف التدفئة في جميع أنحاء المنزل. يتم توصيل الإصدارات القديمة بالغلاية ، وتميل الأنظمة الأحدث إلى إرسال إشارات إلى مركز قيادة الجهاز. مع أجهزة من نوع جديد ، تم تجهيز أجهزة باهظة الثمن ولكنها فعالة: غلايات الدائرة المزدوجة Ferroli و Beretta و AOGV المحلية.

الأكثر شهرة هي منظمات الحرارة للغلاية ذات الدائرة المزدوجة للعلامة التجارية Gsm و Protherm. لديهم ترموستات مدمج لقياس التوسيع للغلاية ، والذي يمكن ، اعتمادًا على الطراز ، العمل عن بُعد ، وغالبًا ما تُستخدم هذه التقنية في الغلاية الكهربائية أو وحدات الوقود الصلب.

يقوم ترموستات الغرفة بإيقاف تشغيل تدفئة النظام حسب الحاجة. يعمل عن طريق قياس درجة حرارة الهواء وتشغيل التسخين عندما تنخفض درجة حرارة الهواء عن إعداد الثرموستات وإيقاف تشغيله عند الوصول إلى درجة الحرارة المحددة.

نصيحة:

1. يوصى بضبط منظم الحرارة عند 20 درجة مئوية ؛
2. في الليل ، يجب أن تكون درجة الحرارة المحددة بين 19-21 درجة مئوية.
3. من المستحسن أن يكون في غرفة الأطفال حوالي 22 درجة مئوية.
4. يجب ألا تقل درجة الحرارة عن 22 درجة مئوية في غرفة لكبار السن والأشخاص ذوي الإعاقة.

كقاعدة عامة ، تعتمد درجة حرارة المنزل بأكمله أو الغرف الفردية على متحكم مناخي واحد فقط في نظام التدفئة. الخيار الأفضل هو وضعه في غرفة المعيشة أو غرفة النوم ، والتي من المحتمل أن تكون أكثر الأماكن زيارة في المنزل.

تحتاج منظمات الحرارة في الغرفة إلى تدفق حر للهواء لاستشعار درجة الحرارة ، لذا لا ينبغي تغطيتها بالستائر أو سدها بواسطة الأثاث. قد تتداخل الأجهزة المجاورة لمنظم الحرارة الكهربائي مع التشغيل الصحيح للجهاز. وتشمل هذه المصابيح وأجهزة التلفزيون وغلايات الجيران عبر الحائط ومفاتيح اللمس.

مجالات تطبيق أجهزة التحكم في درجة الحرارة

تستخدم منظمات الحرارة على نطاق واسع في مختلف المجالات ، سواء في الصناعة أو في الحياة اليومية. في أغلب الأحيان ، يمكن العثور على هذه الأجهزة في أنظمة التدفئة تحت الأرضية مع عنصر تسخين في شكل حزمة تدفئة ، والتي توجد في ذراع التسوية. عندما يتم تطبيق الطاقة على الأقطاب الكهربائية ، يتم تسخين الأسلاك وإطلاق الحرارة لجميع الطبقات المحيطة ؛ للتشغيل السليم ، يكون النظام مزودًا بمستشعر درجة حرارة مدمج في ذراع التسوية. يمكن استخدام وحدة التحكم للتدفئة الكهربائية أو المائية تحت الأرضية ، ولا يتغير مبدأ عملها عن هذا.

ترموستات مع جهاز استشعار للتدفئة الأرضية

يستخدم منظم الحرارة أيضًا في تسخين أو تسخين الغلايات لضبط مستوى تدفئة البيئة الداخلية تلقائيًا. يقوم العديد من الشركات المصنعة بتجهيز أجهزة التدفئة بهذه الأجهزة في مرحلة التصنيع بالفعل ، ولكن حتى إذا لم يتم توفير ذلك في تصميم المرجل ، يمكن تثبيت وحدة التحكم على الخط بنفسك.

ترموستات الغرفة القابلة للبرمجة

يسمح لك ترموستات الغرفة الإلكتروني القابل للبرمجة بتحديد درجة الحرارة المرغوبة والمريحة في أي وقت ، ومن السهل إعادة تكوين وتغيير وضع التشغيل. يتيح لك المؤقت ضبط نمط تدفئة مختلف لأيام الأسبوع وعطلات نهاية الأسبوع. تسمح لك بعض أجهزة ضبط الوقت بتعيين إعدادات مختلفة لكل يوم من أيام الأسبوع ، والتي يمكن أن تكون مفيدة للأشخاص الذين يعملون بدوام جزئي أو في نوبات. تم تجهيز العديد من طرز Terneo و KChM بمقاييس الحرارة هذه.

ترموستات الغرفة القابلة للبرمجة

يسمح لك منظم حرارة الغرفة القابل للبرمجة بتعيين معايير تدفئة فردية لكل يوم وفقًا لنمط حياتك والحفاظ على درجة الحرارة في المنزل طوال الوقت ، بغض النظر عن وجود المالكين أو مغادرتهم. فيديو: توصيل ترموستات الغرفة بغلاية الغاز

إذا كانت الغلاية المزودة بالرادياتير مسؤولة عن نظام التدفئة ، كقاعدة عامة ، لا يلزم سوى ترموستات غرفة واحدة قابلة للبرمجة للتحكم في المنزل بأكمله. تحتاج بعض الأنماط إلى التعديل في الربيع والخريف عندما تتأرجح الساعات ذهابًا وإيابًا أو عندما يكون هناك تغير معين في المناخ. نوصي أيضًا بتغيير إعدادات درجة الحرارة عند التغيير ليلًا ونهارًا.

يحتوي جهاز التحكم في المناخ هذا على العديد من الخيارات التي توسع قدراته:

• "الدفعة" ، التي تتوقف عن التسخين لبضع ساعات ، ثم تستأنف ؛
• "تجاوز" يسمح لك بتغيير درجات الحرارة المبرمجة مؤقتًا خلال إحدى الفترات المكونة ؛
• "العطلة": تزيد من شدة التدفئة أو تقللها لعدد معين من الأيام.

توصيل منظم حرارة

نظرًا لأنه يمكن استخدام أجهزة التحكم في درجة الحرارة للتحكم في عناصر التسخين والتحكم في المبرد ، فهناك نوعان من جهات الاتصال والمحطات الطرفية في تصميم الجهاز. أثناء الاتصال المستقل للجهاز بالنظام ، من الضروري التقيد الصارم بقطبية جهات الاتصال وتجنب التناقضات في الدائرة.

مخطط اتصال الترموستات

لا يلزم وجود توصيل كهربائي لتوصيل منظم حرارة ميكانيكي ، نظرًا لأن جميع عمليات التحكم وفتح المفتاح تتم عن طريق التغيير المادي لخصائص لوحة التسخين. لتوصيل هذا الجهاز ، عليك اتباع الخوارزمية أدناه:

1. في وثائق الأجهزة ، هناك تعيين للأطراف بالأرقام ؛ وفقًا لهذه المؤشرات ، من الضروري تجميع النظام. بادئ ذي بدء ، تحتاج إلى توصيل الكبل الصفري بأقطاب الصندوق وتوجيهه على الفور إلى عناصر التسخين المستهلكة ، على سبيل المثال ، أرضية دافئة ؛
2. يتم إحضار المرحلة إلى وحدة التحكم مباشرة ، دون الاتصال بالأجهزة المنزلية. سيقوم الصندوق نفسه بتوزيع الكهرباء في اللحظة التي يتم فيها تشغيل جهات الاتصال. في بعض الأجهزة ، من الضروري وضع وصلة مرور داخل منظم الحرارة من السلك الموجب إلى مؤشر التشغيل ، والذي يُظهر إشارة في اللحظة التي يتم فيها تشغيل السخان وطوال فترة التشغيل بأكملها ؛
3. تحتوي وحدة التحكم على أطراف توصيل لعنصر تسخين تبريد ، بالإضافة إلى مستشعر درجة حرارة خارجي. يجب توصيل جميع الأجهزة في سلسلة ، ويجب فصل التيار تمامًا. هذا مخطط توصيل ترموستات نموذجي ، وهو الأكثر شيوعًا في أنظمة التدفئة تحت الأرضية أو أنظمة تدفئة الأماكن بالأشعة تحت الحمراء ؛
4. تم توصيل مستشعر درجة الحرارة أخيرًا ، وبعد ذلك يتم إجراء تشغيل اختباري للنظام وفحص الجهد لجميع العناصر.

مخطط باستخدام الجهاز

يوجد أيضًا مخطط توصيل ترموستات باستخدام قاطع الدائرة المغناطيسية ، وغالبًا ما يتم استخدام هذا المخطط عندما يكون هناك العديد من الأجهزة الخاضعة للرقابة التي تتطلب تيارًا عالي الجهد للتشغيل. في هذه الحالة ، يتم توصيل الجهاز بشبكة مفتوحة من كابل موجب بالتوازي مع منظم الحرارة ، بالإضافة إلى وجود كابل توصيل بجهاز تحكم. يتم توفير التيار للأجهزة الاستهلاكية من خلال قاطع الدائرة ، ولكن يتم التحكم فيه بواسطة ترموستات. ترتبط عناصر التسخين بوحدة التحكم فقط على خط متوازي ومن خلال الماكينة ، مما يسمح بتشغيل النظام بجهد عالٍ دون انقطاع وفي وضع آمن. في حالة الطوارئ ، سيقوم المفتاح بالانتقال وإلغاء تنشيط جميع الأجهزة تمامًا.

وبالتالي ، يمكن أن نرى من الرسم التخطيطي أن منظم الحرارة متصل بأجهزة التدفئة أو التبريد مباشرة قبل تطبيق الجهد عليها ، أي أن وحدة التحكم ستكون العنصر الأول في النظام. تم تجهيز العديد من منظمات الحرارة بدائرة إلكترونية دقيقة ومعالج يوفر ، بالإضافة إلى قراءات درجة الحرارة ، بيانات إضافية حول مؤشرات مختلفة ، مثل حالة الرطوبة في الغرفة والضغط والوقت اللازم للوصول إلى المعلمات المحددة. هذه الأجهزة لها تكلفة أعلى بكثير من منظمات الحرارة المنزلية الميكانيكية.

أنواع منظمات الحرارة

يمكن أن يكون جهاز التحكم في درجة حرارة الأرضية من ثلاثة أنواع:

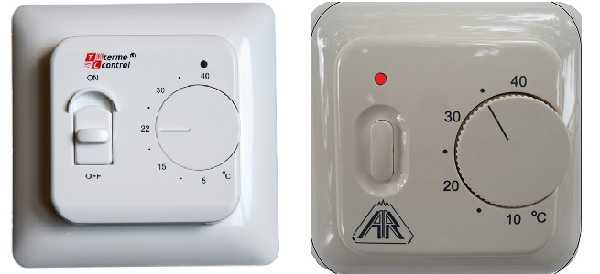

منظمات الحرارة الكهروميكانيكية. في المظهر ومبدأ التشغيل ، يشبهان جهازًا مشابهًا على مكواة: يوجد مفتاح ، عن طريق الدوران الذي تحدد درجة الحرارة المطلوبة. هذه هي الأجهزة الأرخص والأسهل في الاستخدام.

ترموستات كهروميكانيكي للتدفئة الأرضية الكهربائية

رقمي. نماذج أكثر تكلفة. لا يتم التحكم فيها بمساعدة عجلة مع تخرج ، ولكن بمساعدة الأزرار (اللمس أو اللمس - يعتمد على الطراز). عادة ما يكون لديهم أيضًا لوحة رقمية تعرض درجة الحرارة الحالية و / أو القيمة المحددة.

أدوات التحكم الرقمية - احصل على مظهر أكثر "تقدمًا" قليلاً

أنواع منظمات الحرارة

هناك نوعان رئيسيان من منظمات الحرارة يختلفان حسب مبدأ التشغيل:

1. الأجهزة الميكانيكية عبارة عن منظمات حرارة تنظم درجة حرارة المشغل عن طريق فتح اتصال بين لوحين مختلفين الكثافة. عندما يتم تسخين المستشعر ، تدخل الإشارة غلاف الموصل وتنقل نبضة لفتح أو إغلاق اللوحات ؛

ترموستات الكتروني

1. ترموستات الكتروني. في هذه الحالة ، يتم تحليل المعلومات الواردة من مستشعر درجة الحرارة في معالج رقمي ، فقط بعد ذلك يتم تنفيذ أمر لتزويد الطاقة لعنصر التسخين.

في كلتا الحالتين ، يتم التحكم يدويًا عن طريق ضبط درجة الحرارة المطلوبة في علبة جهاز التحكم. يمكنك أيضًا التمييز بين تصنيف منظمات الحرارة بناءً على مفاتيح التصور والتحكم. الترموستات متوفرة مع أقراص دوارة بميزان أو أزرار ضبط أو شاشة تعمل باللمس. لا يختلف مبدأ تشغيل جميع هذه المنتجات اختلافًا كبيرًا عن بعضها البعض.

يوجد أيضًا تصنيف لمنظمات الحرارة وفقًا لنوع التنسيب: خارجي أو داخلي. اعتمادًا على المهمة المراد حلها ، يمكن تثبيت الجهاز في الحائط في مكان مخصص مسبقًا. يتطابق حجم بناء مثل هذا الجهاز مع المقبس العادي ، لذلك غالبًا ما يتم تثبيته في ثقب يتم قطعه بواسطة تاج.

يتميز منظم الحرارة الخارجي بجسم أكثر سمكًا ، وهو مغلق من جميع الجوانب بألواح بلاستيكية.عيب هذا الجهاز هو حجمه ، نظرًا لاستحالة وضع الجهاز داخل الجدار ، فسوف يبرز على مستوى ، علاوة على ذلك ، عند توصيل كابل به ، سيكون من الضروري ترتيب قناة إضافية من المموج. أنبوب أو علبة.

توصيات الاتصال

لزيادة عمر خدمة المستشعر الحراري الإلكتروني ، لا يوصى بتثبيته في منطقة سحب أو في أماكن التعرض النشط لأشعة الشمس المباشرة. بفضل مخطط اتصال منظم الحرارة البسيط ، يمكن لأي حرفي منزلي تقريبًا التعامل مع هذه الوظيفة. ومع ذلك ، يجب عليك أولاً تحديد طريقة الاتصال:

1. كلاسيكي.
2. باستخدام بداية مغناطيسية.

كلا الخيارين يستحق النظر بالتفصيل.

مخطط قياسي

يعد مؤشر الطاقة أحد المعلمات المهمة لأي ترموستات. يمكن استخدام جهاز واحد للتحكم في العديد من أجهزة تدفئة الأماكن. يعتمد عدد أجهزة التدفئة التي يمكن توصيلها به من قوة منظم الحرارة. في المنزل ، يكفي استخدام الأجهزة بقوة لا تزيد عن 3 كيلو واط.

في أغلب الأحيان ، تحتوي منظمات الحرارة على أربعة جهات اتصال - اثنان للإدخال والإخراج. لتوصيل الجهاز ، من الضروري تمديد موصلين من صندوق التوصيل وتوصيلهما بأطراف الإدخال. بعد ذلك ، يتم توصيل جهات اتصال الإخراج بنظام التدفئة باستخدام سلكين آخرين.

إذا أصبح من الضروري توصيل جهازي تسخين بالثرموستات في وقت واحد ، فأنت بحاجة إلى تحديد نوع الاتصال:

1. تسلسلي.
2. موازي.

باستخدام بداية مغناطيسية

غالبًا ما يستخدم مخطط التوصيل الخاص بمنظم الحرارة الميكانيكي للتحكم في العديد من السخانات. المبدئ المغناطيسي هو جهاز تبديل من النوع الكهرومغناطيسي. إنه مصمم للاستخدام في الشبكات ذات الأحمال العالية. هناك عدد غير قليل من الخيارات لتوصيل منظم الحرارة من خلال مشغل مغناطيسي ، ولكن يكفي أن يعرف رب المنزل واحدًا فقط.

إذا تم كل شيء بشكل صحيح ، فسيبقى فقط لضبط المنظم على وضع التشغيل المطلوب. يجب ألا يكون توصيل منظم الحرارة أمرًا صعبًا إذا اتبعت التعليمات. ومع ذلك ، يجب ألا تبالغ في تقدير قوتك ، لأن سلامة أفراد الأسرة تعتمد على جودة الاتصال.

مبدأ التشغيل

في أغلب الأحيان ، تعمل المستشعرات الحرارية بشكل دوري ، وفي نفس الوقت يتم فتح الدائرة. مع ارتفاع درجة الحرارة ، تنخفض مقاومة المستشعر الداخلي للثرموستات. بمجرد الوصول إلى المعلمة المحددة ، يعمل الجهاز ويوقف تشغيل الدائرة. أثناء انخفاض درجة الحرارة ، تحدث العملية العكسية - تزداد المقاومة ، ونتيجة لذلك ، يقوم منظم الحرارة بتشغيل الدائرة الكهربائية.

بمساعدة مستشعر درجة الحرارة ، يمكنك بسهولة التحكم في المناخ المحلي في الغرفة. يكفي فقط ضبط درجة الحرارة المرغوبة في الشقة ، وبعد ذلك سيقوم الجهاز بعمل كل شيء بمفرده. ظهرت الآن أرضيات مدفأة بالأشعة تحت الحمراء في السوق ، وهي قادرة على تسخين ليس فقط الهواء ، ولكن أيضًا الأشياء المحيطة. لكي يعمل النظام في الوضع التلقائي ، يجب توصيل منظم الحرارة به.

غلايات كهربائية

بديل شائع إلى حد ما لغلايات الغاز والوقود الصلب. الكثير من المزايا والكفاءة العالية ولكن فترة الاسترداد طويلة. الاتصال بسيط ، كما هو الحال مع غلايات الغاز ، ولكن بدون مصدر ماء بارد. يتم توفير التحكم في درجة الحرارة والحماية من الحرارة الزائدة.

مؤقت ميكانيكي للغلاية

باستخدام مؤقت ميكانيكي بسيط لغلاية كهربائية ، هناك ثلاثة خيارات لبدء نظام التدفئة المركزية:

1. المرجل متوقف
2. توفر الغلاية الماء الساخن ؛
3. يتم تشغيل وإيقاف المرجل في الوقت المحدد.

عادة ما تحتوي أجهزة ضبط الوقت الميكانيكية على قرص دائري كبير بمقياس 24 ساعة في المركز.من خلال تدوير القرص ، يمكنك ضبط الوقت المطلوب ثم تركه في هذا الموضع. سيتم تشغيل المرجل في الوقت المناسب. يتكون الجزء الخارجي من مجموعة من علامات التبويب لمدة 15 دقيقة ، والتي يتم إدخالها لسهولة ضبط أوضاع التشغيل والإعداد. من الممكن إعادة التكوين في حالات الطوارئ ، والتي يتم إجراؤها عند توصيل المرجل بالشبكة.

من السهل ضبط الموقتات الميكانيكية ، لكن الغلاية يتم تشغيلها وإيقافها دائمًا في نفس الوقت كل يوم ، وقد لا يرضي هذا المالكين إذا كانت الأسرة كبيرة ويتم تنفيذ إجراءات الاستحمام عدة مرات في اليوم في أوقات مختلفة.

الغرض من الثرموستات

اعتمادًا على الغرض من الغرفة ، قد يكون مختلفًا ، لكن ليس أعلى من + 27 درجة مئوية. على الرغم من أنه في بعض الحالات ، عند تسخين الغرف الكبيرة ، يُسمح بالتسخين حتى +33 درجة مئوية.

يمكن توصيل منظم الحرارة حتى بواسطة أخصائي مبتدئ

قد تكون هناك عدة أسباب رئيسية للحفاظ على درجة الحرارة ضمن هذه الحدود:

1. ضمان الظروف المريحة للفرد ، لأنه عندما يتم تسخين الأرضية فوق +27 درجة مئوية ، يمكن أن تكون أحاسيس الساقين بعيدة عن أن تكون ممتعة.
2. يتطلب غطاء الأرضية أيضًا الحفاظ على درجات حرارة معينة ، والتي يمكن أن يؤدي عدم الامتثال لها إلى لحظات غير سارة مختلفة - تشوه ، تجفيف ، تباعد اللحامات.
3. وسيؤدي التشغيل المستمر غير المنظم لعنصر التسخين إلى إهدار كبير للكهرباء.

من أجل الحفاظ على درجة الحرارة ضمن معايير معينة ، تم تجهيز أنظمة التدفئة الأرضية الكهربائية بثرموستات. علاوة على ذلك ، فإن مخطط توصيل الأرضية الدافئة بالثرموستات بسيط للغاية ولن يسبب مشاكل حتى بالنسبة للشخص الذي واجه مثل هذه الحاجة لأول مرة. هذا واضح في الشكل.

مخطط توصيل الأرضية بالثرموستات

الأنواع الرئيسية للغلايات والتحكم في درجة الحرارة

هناك عدة أنواع من الغلايات: وقود صلب ، غاز ، وقود كهربائي ووقود سائل.

تستخدم الغلايات على نطاق واسع في جميع أنحاء العالم. يوجد عينات محلية وهناك غلايات ومستوردة. مواد التصنيع من الصلب أو الحديد الزهر. سهل التشغيل واقتصادي مع وظيفة ضبط درجة حرارة المبرد. في الطرز الأرخص ، يتم تنفيذ هذه الوظيفة باستخدام جهاز خاص - مزدوج حراري.

من الناحية الهيكلية ، فإن عنصر الحرارة هو منتج معدني ، حيث تنخفض أو تزيد أبعاده الهندسية ، تحت تأثير درجات الحرارة (حسب درجة التسخين). وهذا بدوره يغير موضع الرافعة الخاصة التي تغلق وتفتح مخمد السحب. تُظهر الصورة مثالاً على مثل هذا المنظم:

الصورة: عينة ترموستات

كلما زاد فتح المخمد ، زادت قوة عملية الاحتراق والعكس صحيح. وبالتالي ، فإن حجم الهواء الذي يدخل غرفة الاحتراق من النوع المغلق يتم التحكم فيه بالكامل بواسطة منظم الحرارة ، وإذا لزم الأمر ، يتم إيقاف إمدادها وتختفي عملية الاحتراق. في الطرز الأكثر حداثة ، يتم تثبيت وحدات التحكم التي ، وفقًا للظروف الحرارية المحددة ، تتحكم في تدفق الهواء ، وتشغيل (أو إيقاف) مروحة خاصة (انظر الصورة أدناه):

غلاية مزودة بجهاز تحكم بدرجة الحرارة

غلايات الغاز هي الوحدات الأكثر شيوعًا والأرخص للعمل. الغلايات ذات دائرة مفردة ودائرة مزدوجة. تحتوي الغلايات ذات الدائرة الواحدة على مبادل حراري واحد وهي مخصصة للتدفئة فقط. تظهر دائرة التبديل في الشكل أدناه:

مخطط التبديل على مرجل دائرة واحدة

تحتوي الغلايات ذات الدائرة المزدوجة على مبادلين حراريين وهي مصممة للتدفئة وإنتاج الماء الساخن. يظهر مخطط توصيل المرجل أدناه:

مخطط التبديل على غلاية الدائرة المزدوجة

بعض الغلايات منفصلة تحكم في درجة حرارة التدفئة و ماء ساخن.

الاسلاك الرسم البياني

عندما يتم وضع الأرضية نفسها ، والانتهاء من جميع الأعمال التحضيرية ، يمكنك البدء في توصيل تدفئة الأرضية الكهربائية بالثرموستات. من السهل القيام بذلك. كقاعدة عامة ، إذا اشتريت جهازًا في متجر ، يتم دائمًا إرفاق تعليمات به تصف الميزات والإعدادات والتثبيت. يوجد أيضًا رسم تخطيطي لكيفية توصيل أرضية دافئة بمنظم حرارة في الجزء الخلفي من الجهاز.

مخطط توصيل الأرضية الدافئة بسيط ، حتى الشخص عديم الخبرة يمكنه معرفة ذلك

كما يتضح من الشكل ، يتم استخدام أول جهتي اتصال لتوصيل مصدر الطاقة 220 فولت. في هذه الحالة ، من المستحسن للغاية توصيل المرحلة والصفر كما هو موضح في الرسم التخطيطي للجهاز.

جهات الاتصال المرقمة 3 و 4 مصممة للاتصال مباشرة بالمستهلك. هنا يجب أن تكون حذرًا للغاية ، نظرًا لأن الحرفيين عديمي الخبرة غالبًا ما يقومون بتوصيل أسلاك الطاقة بهذه المحطات ، مما يؤدي دائمًا إلى فشل الجهاز.

يظل الجهاز رقم 5 (على سبيل المثال) مجانيًا ، ولكن يتم استخدام 6 و 7 لتوصيل مستشعر درجة الحرارة بهما. هنا ، أيضًا ، سيكون من المفيد التحقق من ذلك أولاً. للقيام بذلك ، باستخدام جهاز اختبار (متعدد المتر) في وضع قياس المقاومة ، تحتاج إلى معرفة القراءات التي يعطيها مستشعر درجة الحرارة. في هذا المثال ، يجب أن تكون هذه القيمة 10 كيلو أوم مع انحراف محتمل بنسبة 5-10٪. إذا أظهر المستشعر دائرة كهربائية قصيرة أو قيمًا أخرى مختلفة تمامًا عن القيم المشار إليها ، فمن الواضح أنها معيبة.
