تركيب الجهاز في نظام التدفئة
يتم تثبيت مقاييس الضغط باستخدام تركيبات خاصة ثلاثية الاتجاهات. بفضلهم ، يتم تغيير الأجهزة وصيانتها دون إيقاف نظام التدفئة بالكامل. في الوقت نفسه ، مع مراعاة الضغط المختلف في كل قسم ، يمكن تركيب أكثر من مقياس ضغط داخل منزل (أو شقة) مجهز بغلاية تدفئة. يؤدي وجود العديد من الأجهزة أيضًا إلى تبسيط اختبار قياس ضغط الأنابيب ، والذي يتم إجراؤه بشكل دوري للتحكم في موثوقية التسخين.
عملية تركيب مقياس الضغط ليست صعبة بشكل خاص بالنسبة لمعظم الناس - فالعمل لا يتطلب أي خبرة خاصة أو أدوات متخصصة. لتركيب الجهاز على تركيبات مصممة خصيصًا ، يكفي أن يكون لديك مجموعة أقفال تقليدية. ومع ذلك ، إذا تم تحديد الخيار مع إدخال مقياس الضغط في خط أنابيب الإمداد ، فستكون هناك حاجة إلى آلة لحام للتثبيت.
لحماية العزل من الرطوبة ، يتم استخدام حاجز العزل المائي والبخار ، والذي يختلف في خصائصه.
عند استخدام التدفئة المركزية ، لا يتم تضمين تثبيت الجهاز في مهام المستخدمين - فهو يقع كجزء من مجمع الطاقة الكهرومائية ، وعادةً ما يقع في الطابق السفلي من المبنى. المكان المثالي لوضع مقياس الضغط هو المنطقة الموجودة مباشرة في المرجل. من غير المرغوب فيه وضع تركيبات أخرى بين الجهاز والغلاية (انظر كيفية تركيب غلاية الوقود الصلب والأنابيب).
تركيب وإصلاح وصيانة الغلايات والأعمدة
اختبارات نظام التدفئة أنتجت بعد الانتهاء من أعمال التركيب. لكن أولاً ، يجب شطف جميع أنابيب السباكة.
قبل الاختبار ، تحقق من التوافق مع الاختبار أنظمة التدفئة المشروع ، إجراء فحص خارجي لخطوط الأنابيب والوصلات والمعدات والأدوات والتجهيزات.
ضع على المحك أنظمة التدفئة بشكل عام وأنواع معينة من المعدات ، وكذلك تنظيمها. وفقًا لنتائج الاختبار ، يتم وضع الأعمال.
اختبار أنظمة التدفئة والتدفئة أداء الطرق الهيدروستاتيكية والقياسية (الهوائية).
الاختبار الهيدروستاتيكي لنظام التدفئة يتم إنتاجه عن طريق ملء جميع عناصر النظام بالماء (مع الإزالة الكاملة للهواء) ، وزيادة الضغط لاختبار الضغط ، وإبقاء النظام تحت ضغط الاختبار لفترة معينة ، وتقليل الضغط ، وإذا لزم الأمر ، إفراغ النظام. الاختبار الهيدروستاتيكي آمن: يتم اختبار النظام في ظل ظروف قريبة قدر الإمكان من ظروف العمل. ومع ذلك ، يتطلب مثل هذا الاختبار توفير المياه للمبنى لملء نظام السباكة ، وهو أمر غير مقبول. في حالة انتهاك الضيق ، يمكن غمر المباني وترطيب هياكل المباني ؛ في فصل الشتاء ، يمكن تجميد المياه في الأنابيب و "فك تجميدها".
لذا الاختبار الهيدروستاتيكي لأنظمة التدفئةوالتدفئة والمراجل وسخانات المياه تتم عند درجة حرارة موجبة في مباني المبنى. يجب ألا تقل درجة حرارة الماء الذي يملأ النظام عن 278 درجة كلفن (5 درجات مئوية).
اختبارات التسخين الهيدروستاتيكي نفذت قبل الانتهاء من المبنى.
اختبار قياس نظام التدفئة من نواحٍ عديدة ، فهي خالية من أوجه القصور في الاختبارات الهيدروستاتيكية ، لكنها أكثر خطورة ، لأنه في حالة تدمير خطوط الأنابيب أو عناصر النظام عن طريق الخطأ تحت تأثير الهواء المضغوط ، يمكن أن تصل قطعها إلى الأشخاص الذين يجرون الاختبارات.
اختبارات قياس التسخين قضاء ، ملء نظام التدفئة الهواء المضغوط عند ضغط مساو لضغط الاختبار ، وإبقائه تحت هذا الضغط لفترة معينة ، ثم ينخفض الضغط إلى الضغط الجوي.
للاختبار ، يتم استخدام الوحدة الهوائية الهيدروليكية TsSTM-10 في شكل مقطورة ذات محورين ، حيث يتم تركيب خزان بحجم 2.5 متر مكعب وجميع معدات الاختبار.
اختبار أنظمة التدفئة. يتم قبول مراجل التدفئة على أساس نتائج الاختبار الهيدروستاتيكي أو قياس الضغط ، و أنظمة التدفئة - بناءً على نتائج الاختبارات الهيدروستاتيكية والحرارية ، وكذلك الفحص الخارجي للأجهزة والمعدات المثبتة. أنظمة التدفئة تم اختباره من أجل الضيق (ولكن ليس للقوة) بطريقة قياس الضغط تحت ضغط هواء زائد قدره 0.15 ميجا باسكال لاكتشاف عيوب التركيب عن طريق الأذن ثم بضغط 0.1 ميجا باسكال لمدة 5 دقائق (في هذه الحالة ، يجب ألا ينخفض الضغط بأكثر من ذلك من 0.01 ميجا باسكال).
هيدروستاتيكي اختبار نظام تسخين المياه نفذت بعد التثبيت والتفتيش. للقيام بذلك ، يتم ملء النظام بالماء ويتم إزالة الهواء منه تمامًا عن طريق فتح جميع مجمعات الهواء ، والصنابير على الناهضين والسخانات. قم بملء النظام من خلال خط الإرجاع ، وربطه بمصدر مياه دائم أو مؤقت. بعد ملء النظام ، أغلق جميع مجمعات الهواء وقم بتشغيل مكبس هيدروليكي يدوي أو يعمل بالطاقة ، مما يخلق الضغط المطلوب.
أنظمة تسخين المياه تم اختباره بضغط هيدروستاتيكي يساوي 1.5 مرة ضغط العمل ولكن ليس أقل من 0.2 ميجا باسكال عند أدنى نقطة. أثناء الاختبار ، يتم فصل الغلايات ووعاء التمدد عن النظام. يجب ألا يتجاوز انخفاض الضغط أثناء الاختبار 0.02 ميجا باسكال لمدة 5 دقائق. يتم التحكم في الضغط بواسطة مقياس ضغط محكم ومختوم مع أقسام على المقياس حتى 0.01 ميجا باسكال. يتم تمييز الأخطاء الطفيفة التي لا تتداخل مع الاختبار الهيدروستاتيكي بالطباشير ثم يتم تصحيحها.

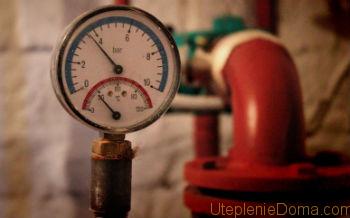

مقياس الضغط هو جهاز يقيس ضغط السوائل والغازات. يعتمد مبدأ عملها على موازنة عمل الوسط الغازي أو السائل بقوة تشوه الغشاء أو الزنبرك. يعد هذا الجهاز أحد العناصر الإلزامية لمراقبة معلمات معظم الاتصالات الهندسية. لذلك ، هناك حاجة إلى مقياس ضغط لنظام التدفئة لمراقبة الضغط الزائد داخل المرجل والأنابيب (انظر الضغط في نظام التدفئة في منزل خاص). في الوقت نفسه ، يمكنهم ببساطة الإبلاغ عن حالة المبرد ، ونقل إشارة تمنع تشغيل الجهاز من أجل منع حدوث حالة طوارئ.
1. متطلبات الموقع ومكان العمل عند الاختبار باستخدام المعدات المحمولة
3.1.1. مؤامرة هيدروليكي
يجب أن تتوافق الاختبارات مع متطلبات المعايير الصحية الحالية
تصميم المؤسسات الصناعية CH118 ، CH119 ،
SN245 ، قوانين البناء والقواعد SNiP2 ، SNiP8 ، SNiP9.
حامل هيدروليكي (أو محمول
المعدات أثناء الاختبار على حامل التجميع) ؛
المعدات المساعدة و
الأدوات.
من المنتج قيد الاختبار ، مع مراعاة
أداء آمن للعمل على تركيبها وفحصها بالمنطقة الحرة
يجب ألا يقل محيط الحد الأقصى للأبعاد الممكنة للمنتج عن متر واحد.
3.1.3. يجب أن يحتوي الموقع على
تغطية الأرضيات غير القابلة للانزلاق بمنحدر و / أو فتحات لتصريف المياه ، و
سياج وقائي ، باستثناء إمكانية الظهور العرضي على الموقع
الأشخاص غير المصرح لهم ودخول سائل العمل خارج الموقع (الملحق).
يجب أن يكون هناك لوح ضوئي على السياج مكتوب عليه "ENTREST
محرم. اختبار جاري "أو ملصق مناسب.
3.1.4. يجب أن يكون بالموقع إضاءة عمل عامة ومحلية ،
إضاءة الطوارئ وكذلك المصابيح المحمولة بجهد لا يزيد عن 42
ب. يجب أن تتوافق معدات الإضاءة مع متطلبات "".
يجب أن توفر الإضاءة الإضاءة على السطح
المنتج الذي تم اختباره:
العمل - 300 لوكس على الأقل مع الفلورسنت أو 200 لوكس مع
الإضاءة بالمصابيح المتوهجة ؛
الطوارئ - ما لا يقل عن 10 من العامل.
3.1.5.يجب أن يحتوي موقع الاختبار المائي على نظام عكسي
إمدادات المياه ، وضمان ملء حجم المنتجات المختبرة أو
السباكة التقنية مع نظام الصرف في الصرف الصحي.
