العناصر الأساسية لتصميم آبار المياه
عند حفر الآبار ، يتم اتخاذ تدابير لحماية القناة من الانهيار ؛ لذلك ، يتم تضمين العديد من العناصر الأساسية في جهاز الآبار المنتجة للمياه.
أرز. 4 ظهور أنابيب التغليف
غلاف
تستخدم أنابيب الغلاف لتقوية وإغلاق حفرة البئر ، والمواد الرئيسية لتصنيعها هي المعدن والبلاستيك والأسمنت الأسبستي. يتم إنتاج الأنابيب المعدنية من الفولاذ العادي أو الفولاذ المقاوم للصدأ ، كما يوجد أنواع مجلفنة ومطلية بالمينا.
بالإضافة إلى الخيوط ، يتم ربط الأنابيب ببعضها البعض عن طريق اللحام أو عن طريق الوصلات.
في الآونة الأخيرة ، أصبحت أنابيب HDPE ، المستخدمة على نطاق واسع في آبار الرمل الشائعة ، شائعة بشكل خاص. يمكن أن تتكون سلسلة إنتاج البلاستيك من أنابيب يبلغ طولها 3 أو 6 أمتار ، ويبلغ قطرها الخارجي المصمم لتركيب المضخات الكهربائية الغاطسة 90 أو 113 أو 125 ملم.
مرشح سفلي
يشتمل جهاز الآبار التي تنتج الماء على الرمال بالضرورة على مرشح يقع في الجزء السفلي من سلسلة الغلاف ومغمور في طبقة المياه الجوفية. هناك عدة أنواع من فلاتر الآبار التي تختلف في التصميم ومبدأ التشغيل.
الحصى
يتم إنشاء النوع الأبسط عن طريق إضافة الحصى الناعم إلى قاع البئر. تمنع وسادة الحصى من الرمل والطمي من القاع دخول محلول الطين في البئر ، وبالتالي تقليل الحمل على أسطح الترشيح لأنابيب التغليف والمضخة الكهربائية.

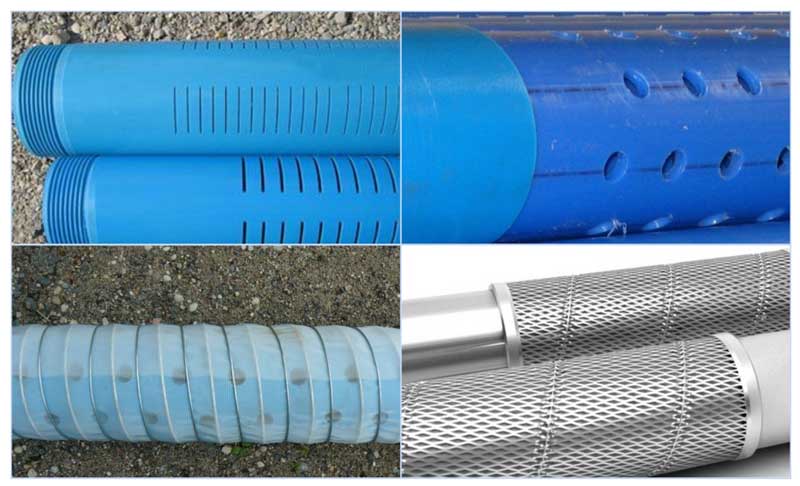

أرز. 5 مرشحات قاع البئر - ميزات التصميم
مشقوق
جهاز بسيط به جدار غلاف به ثقوب عرضية أو طولية على شكل قطع رفيعة. يمر الماء جيدًا من خلال الشقوق الضيقة ، ويتم حجب جزيئات الرمل الصغيرة. يستخدم هذا التصميم بشكل رئيسي في أنابيب HDPE.
شبكي
إنها شبكة دقيقة مصنوعة من مواد مقاومة للتآكل (فولاذ مقاوم للصدأ أو ألياف زجاجية من الدرجة الغذائية) ، وهي مقاومة للغاية للتآكل. يتمثل العيب الرئيسي في التصميم في مقاومته المتزايدة لتدفق المياه (بنسبة 20-40٪) ، وفي بعض الحالات ، مع انخفاض معدل التدفق ، يمكن أن يؤدي ذلك إلى نقص المياه في المصدر.
مثقب
يستخدم التصميم في الظروف التي تتطلب قوة عالية ، وهو عبارة عن أنبوب به عدد كبير من الثقوب المستديرة الموضحة. يتم استخدام المرشح المثقوب في مصادر ذات حجم صغير من الإمداد وضغط منخفض.
الأسلاك
إنه مصنوع من سلك غير قابل للصدأ ذو مقطع مثلثي ، ملفوف في صفوف كثيفة على أنبوب غلاف مثقوب. يتميز بالقوة العالية والمتانة ، ويرتبط مباشرة بالمقطع العرضي للسلك المستخدم فيه.
خيارات لتوزيع المياه في منزل خاص
هناك طريقتان رئيسيتان لتوصيل المستهلكين بإمدادات المياه ، عند اختيار أحد الخيارات ، يتم أخذ حجم المياه المستهلكة والضغط المطلوب في النظام في الاعتبار.
اتصال المسلسل (نقطة الإنطلاق). يتكون المخطط من أنبوب مشترك لإمداد المياه الساخنة والباردة ، والذي يتم من خلاله توفير المياه للمستهلك باستخدام المحملات ، وهو اقتصادي وسهل التركيب. عيبه هو انخفاض حاد في درجة الحرارة عندما يتصل العديد من المستهلكين بالخط ، وسيكون ضغط الماء في النظام لآخرهم أقل بكثير من المعتاد.
اتصال (جامع) متوازي. بهذه الطريقة ، يتم وضع الأنابيب بشكل منفصل عن المجمع المشترك لكل نقطة استهلاك. يتميز النظام بضغط الماء ودرجة الحرارة المنتظمين طوال الوقت ، ولكنه يتطلب عددًا كبيرًا من الأنابيب ، مما يعقد التثبيت وهو أغلى من الإصدار السابق.
أرز. 3 سلسلة وتوزيع المياه على التوازي
مبادئ الترتيب السليم
- حول الفم ، يجب أن يتم ضغط التربة أو صب طبقة من الخرسانة.
- يتم ختم الجزء العلوي من الجذع مع مراعاة السمات الجيوديسية للمنطقة.
- يجب عزل الغواص.
- يتم تنفيذ تركيب الرأس والختم مباشرة بعد حفر العمود وضخه.
- يتم تركيب معدات الضخ في أقرب مكان ممكن من الفم.
- يتم تنفيذ أنابيب المصدر مع مراعاة الخصم.
أنابيب فوهة البئر هي تركيب معدات لتزويد السطح بالمياه من خلال مدخل عمود المنجم. يتم توصيل المضخة ، المغمورة في الغلاف أو المثبتة على السطح ، بخرطوم يمر عبر غطاء الرأس.
بالنسبة لجهاز الغواص ، سيكون من الضروري إعداد أساس متين وموثوق. حول المنجم يحفرون التربة ويسكبون ASG. على قاعدة معبأة جيدًا ، تُسكب الخرسانة بطبقة تصل إلى 10 سم. مثل هذا الأساس سوف يصمد أمام كل من غواص بلاستيكية وصندوق من الطوب. في الخارج ، يجب معالجة الجدران بمواد مانعة لتسرب المياه. داخل الحارة.
تركيب وتوصيل المضخات الغاطسة
لتركيب مضخة غاطسة ، عادة ما يتم استخدام رأس ، يتم وضعه في حفرة غواصة مع المعدات ، أو يتم قطع محول في الجدار الجانبي للغلاف. في الحالة الأخيرة ، يتم وضع جميع العقد التلقائية في مبنى سكني أو مبنى خارجي منفصل.
الشكل 13 مخطط توصيل وتركيب مضخات قاع البئر في البئر
عند اختيار التشغيل الآلي للمضخة ، فإن المعيار الرئيسي هو تكلفتها المرتبطة بالمضخة الكهربائية الغاطسة المستخدمة. عند استخدام المضخات الكهربائية غير المكلفة للإنتاج المحلي أو الصيني ، يكفي استخدام أبسط الأجهزة الأوتوماتيكية - لن يتم تنفيذ وظائف وحدات التحكم باهظة الثمن مع هذه الوحدات بالكامل. إذا تم شراء جهاز باهظ الثمن (على سبيل المثال ، مضخة كهربائية Grundfos مقابل 1000 دولار) مع التحكم في التردد لسرعة دوران المحرك الكهربائي ، فإن استخدام أي أجهزة أخرى غير وحدة Grundfos PM2 الأصلية لا معنى له.
مفهوم التصميم والعناصر الرئيسية للبئر
تصميم البئر عبارة عن مجموعة من عناصر حفر التربة التي يبلغ قطرها أصغر بكثير من طولها ، مما يضمن إنشاء قناة دائمة وموثوقة بين سطح الأرض والسائل المكشوف العميق المكشوف. الغرض الرئيسي من قناة البئر هو الاستكشاف الجيولوجي وتقييم الموارد الجوفية ، ودراسة هيكل القسم ، والحفاظ على ضغط طبقة العمل ، ومراقبة استغلال الرواسب ، واستخراج الموارد الطبيعية.
تنقسم الآبار إلى المكونات التالية:
- حفرة البئر عبارة عن تربة تعمل حيث توجد أنابيب التغليف والفلتر.
- الفم هو بداية حفرة البئر من قطعة أنبوب مثبتة على سطح الأرض.
- البئر السفلي - الجزء السفلي من قناة البئر ، الجزء السفلي.
- حلقة التدعيم عبارة عن خليط من الرمل الأسمنتي يتم ضخه في الفراغ بين جدران حفرة البئر وأنبوب التغليف ، والذي يؤدي وظائف إحكام إغلاق قناة البئر وتقويتها.
أرز. 2 تخطيط جيد
- مرشح - الجزء السفلي من أنابيب غلاف البئر ، مغمورة في الخزان مع استخراج المورد. كمرشح ، يتم استخدام جزء من حفرة البئر بدون أنابيب غلاف ، حيث يتم وضع الحصى الناعم أو جهاز ترشيح خاص في الجزء السفلي منه.
- سلسلة الغلاف - أنابيب التغليف المتصلة ببعضها البعض والمغمورة في حفرة البئر ضرورية لعزل البئر عن الصخور الترابية لحفرة البئر. يوفر التشغيل الفعال والموثوق للبئر ، مما يمنع التربة من دخول القناة وحمايتها من الضغط الخارجي.
في صناعة النفط والغاز ، تُستخدم سلاسل الغلاف الوسيطة لفصل المناطق الجيولوجية غير المتوافقة التي تتطلب أنماطًا مختلفة لحفر قناة بئر.في صناعة الحفر ، يتم استخدام سلاسل الآبار الوسيطة التالية:
- صلب. قم بتغطية الجذع بالكامل ، بغض النظر عن موقع الفاصل الزمني الرئيسي.
- السيقان. الأعمدة المخصصة لتغليف الفاصل الزمني للفتحة المفتوحة مع تداخل جزئي للفتحة الرئيسية.
- فلايرز. سلاسل غلاف وسيطة خاصة تعمل فقط على سد الفجوات المعيبة في السلسلة الرئيسية ، باستثناء سلاسل الغلاف التالية.
أرز. 3 قسم حسنا
مخطط التوصيل وأنابيب المجمع
للتشغيل الموثوق للمضخة ، يتم توصيلها بنظام تحكم أوتوماتيكي يتكون من مرحل ومقياس ضغط ومجمع هيدروليكي. يعتبر المركب الهيدروليكي العنصر الأكثر ضخامة ويؤدي الوظائف التالية في النظام:
- يمنع المطرقة المائية أثناء دورات تشغيل / إيقاف المضخة.
- يقلل من وقت تشغيل المضخة الكهربائية ، وبالتالي يزيد من عمرها التشغيلي.
- يحافظ على ضغط ثابت في النظام.
- يخلق بعض إمدادات المياه في حالة عدم وجود إمدادات المياه.
يعني اختيار المعدات الخاصة بسحب المياه استخدام خزان هيدروليكي بالحجم المطلوب ، والذي يتم حسابه مع مراعاة استهلاك المياه ؛ عند الشراء ، يفضل استخدام الأجهزة من نوع البالون في كثير من الأحيان.
أثناء التركيب ، يجب أن يكون المركب موجودًا بجوار أجهزة الأتمتة الرئيسية ، والتي يتم توصيلها مباشرة بفتحة مدخل الخزان الهيدروليكي ، أو يتم عمل فرع لتوصيله على شكل خرطوم ضغط مرن معزز للقسم المطلوب.
الشكل 10 تركيب مضخة غاطسة
تعد أنابيب البئر شرطًا أساسيًا للتشغيل الأمثل لنظام إمداد المياه. النوع الأكثر شيوعًا هو استخدام الغواص - مثل هذا النظام يحمي الماء الرئيسي من التجمد في الشتاء ومن الممكن تركيب معدات الضخ من الخزان الهيدروليكي الحجمي وأجهزة نظام التحكم الآلي فيه.
وحدات ضخ قاع البئر والأتمتة
لسحب المياه من الآبار ، يتم استخدام المضخات الكهربائية السطحية والغاطسة لمبدأ التشغيل بالطرد المركزي. وتتمثل ميزة هذا التصميم في إمكانية إحداث ضغط مرتفع في الخط بفضل استخدام وحدات بعدد كبير من الدفاعات التي تسمح بزيادة الضغط في كل مرحلة لاحقة.
يمكن للمضخات الكهربائية الغاطسة المنزلية رفع المياه من أعماق كبيرة جدًا (حوالي 200 متر) ، بينما تستخدم أنواع الأسطح في المصادر ذات المرآة المائية على عمق يصل إلى 9 أمتار من سطح الأرض. لزيادة عمق أخذ العينات من النماذج السطحية ، تُستخدم أحيانًا قاذفات مدمجة أو غاطسة ، على الرغم من انخفاض كفاءتها بشكل كبير.

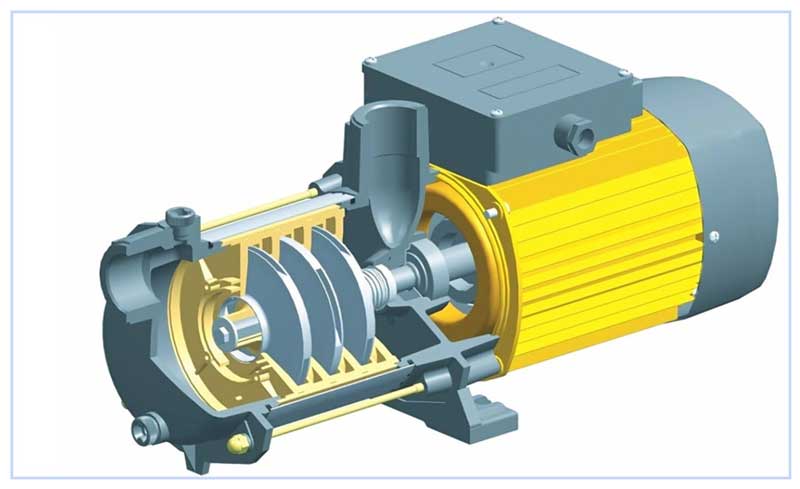

أرز. 11 مضخة كهربائية طرد مركزي
مجمع هيدروليكي ومرحل ومقياس ضغط
لأتمتة تشغيل معدات ضخ مدخل المياه ، يتم استخدام أتمتة الآبار أو محطة ضخ ، تتكون من الأجهزة التالية:
- المجمع الهيدروليكي. إنه خزان معدني حجمي بداخله كمثرى مطاطي ، والذي عند تشغيل المضخة الكهربائية يتم ملؤه بالماء. يتجنب الجهاز المطرقة المائية في النظام ويحسن تشغيل المضخة الكهربائية ، مما يقلل من عدد دورات التشغيل والإيقاف.
- تناوب. العنصر الرئيسي في نظام التحكم الآلي هو مفتاح الضغط ، والذي يتم توصيله بالخط باستخدام أحد التركيبات. عندما يرتفع الضغط في النظام عن إعداداته ، فإن الغشاء المدمج داخل مبيت الترحيل ، من خلال النظام الميكانيكي ، يقطع جهد إمداد المضخة الكهربائية ، وينطفئ. بعد استهلاك المياه ، عندما ينخفض الضغط في النظام ، يقوم المرحل بإغلاق جهات الاتصال وتشغيل المضخة الكهربائية.
- مقياس الضغط. الجهاز هو أحد العناصر الرئيسية في أي نظام سباكة ، فهو يسمح لك بالتحكم في الضغط وإعداد المعدات.
أرز.12 أتمتة في نظام التحكم في المضخات الكهربائية
تصميم آبار المياه ليس معقدًا للغاية ، العناصر الداخلية الرئيسية التي يتم تثبيتها أثناء الحفر هي أنابيب التغليف والمرشح في منطقة البئر السفلية. بالنسبة لسحب المياه بعد تركيب البئر ، يتم استخدام معدات وأنظمة هندسية إضافية (غواصة ، رأس ، محول) لتوصيل المضخة الكهربائية بشكل فعال بالمصدر ، مع مراعاة موقعها ونوعها.
هذا مثير للاهتمام: صفح مقاوم للرطوبة: نعتبره معًا
معدات رأس البئر
أنبوب الغلاف مصنوع من المعدن أو البلاستيك أو البولي إيثيلين. اعتمادًا على مادة التصنيع ، يتم تثبيت الرأس باستخدام تقنيات مختلفة. يتم لحام شفة للغلاف الفولاذي. يتم إرفاق رد به ، حيث سيتم وضع جميع المعدات. يجب أن يكون الغطاء أصم. يتم تركيب خيط ووحدة توزيع في الجزء العلوي إذا تم استخدام محطة ، وليس مضخة غاطسة. يتم إدخال أنبوب أو خرطوم إمداد المياه من خلال الغطاء.
لا يختلف رأس أنبوب البولي إيثيلين أو البلاستيك عمليًا عن الفولاذ. نفس الفلنجات والمسامير ، لكن الحشية بين الوصلات من المطاط وليس البارونيت. في إصدار المصنع ، يحتوي غطاء الرأس على فتحات بمشبك كوليت لخرطوم أو أنبوب مغمور في العمود. يتم إدخال الكبل من خلال حنفية مطاطية مختومة. لسهولة التركيب والإصلاح ، يتم تثبيت الخطافات على الحافة من كلا الجانبين.

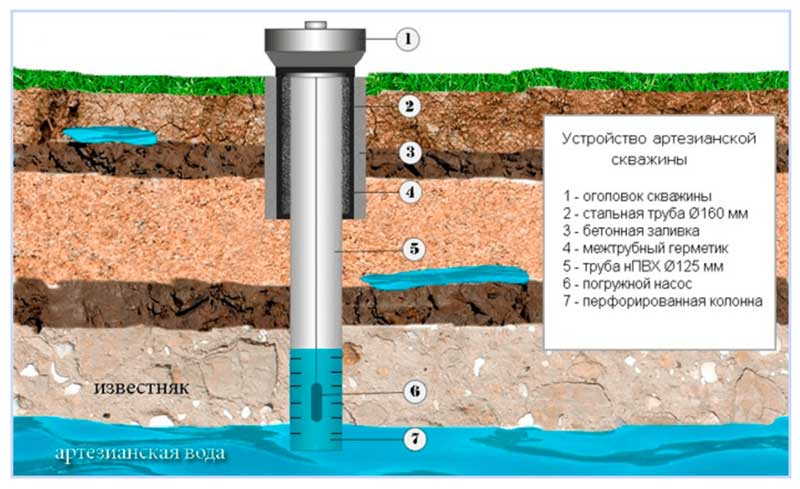

ترتيب بئر ارتوازي لمنزل ريفي
في منطقة الضواحي ، من الضروري تحديد موقع البئر المستقبلي مسبقًا. يدرس المالك المشروع بعناية ، على الرغم من أن البئر الموجود في الطابق السفلي هو الأنسب ، لأنه يوفر حماية موثوقة لمعدات الضخ وخطوط الأنابيب.
الآبار التي يبلغ عمقها 20 م مجهزة بالمواد التالية:
- مضخة عميقة
- أجهزة الاستشعار التي تلتقط المؤشر العلوي والسفلي لوجود الماء ؛
- جهاز يوفر ضغطًا مستقرًا في قناة المياه ، حفرة مائية.
لعمق حفر أقل من 20 م يتم تركيب نظام ضخ آلي. مكوناته الرئيسية هي حفرة مائية ومضخة عميقة.
يفترض جهاز محطة ضخ لبئر ارتوازي وجود أدوات للعمل:
- حبل نايلون رقيق
- لفائف للتربة الطفيلية.
- صانعو طبقة المياه الجوفية ؛
- حفر اوجير
- معاول.
- وصلات.
- حفر الملاعق.
باستخدام سلك ، يقيس المالك المسافة الإجمالية من مستوى الماء إلى سطح الأرض. قبل الحفر ، من الضروري شراء رسم تخطيطي يوضح القسم الجيولوجي لقسم العمل في البئر.
بالنسبة لبئر أقل من 20 مترًا ، يتم تركيب محطة ضخ ، والتي تتطلب المكونات المهمة التالية:
- خط الشفط؛
- تناول الماء
- مضخة؛
- تناوب؛
- تراكم المياه
- محرك؛
- مقياس الضغط.
عند استخدام المضخات لترتيب بئر الماء يجب مراعاة صفاتها الإيجابية وهي:
- توافق الأداء مع المؤشرات الحقيقية ؛
- الربحية
- الحد الأدنى من الصيانة
- إمكانية التشغيل في درجات حرارة منخفضة.
قد تتسبب التعديلات الأخرى لمحطات الضخ في حدوث عيوب أكثر خطورة أثناء التشغيل:
- فشل التتابع
- تجميد الماء في درجات حرارة منخفضة ؛
- استهلاك طاقة عالي.
https://youtube.com/watch؟v=uAUMmgUgqpQ
مطلوب نهج متوازن لاختيار محطة ضخ لبئر ارتوازي. يجب أن يؤخذ عمقها في الاعتبار.
للحصول على بئر بعمق أقل من 10 أمتار ، يتم شراء تركيب أنبوب واحد ، مما يقلل من وقت التثبيت. لحفر أعمق ، من الضروري تركيب محطة ذات أنبوبين. تتطلب أعمق الآبار تركيب معدات باهظة الثمن أخرى.
كعمل خارجي ، عند إنشاء بئر ، من الضروري تركيب محطة ضخ.يتم تغطية أنبوب التغليف البارز فوق سطح الأرض حتى ارتفاع 1 متر من التجمد في الشتاء. لتعزيز محطة الضخ في الطابق السفلي ، يحصلون على أدوات ومواد مثل:
- آلة لحام؛
- أنابيب فولاذية مربعة
- ركن؛
- المراسي.
- البراغي.
- قالب طوب.
يتم تركيب المحطة على منضدة خفيفة أو ارتفاع من الطوب. الهيكل الملحوم مثبت بمسامير. لتركيب الخطوط ، من الضروري استخدام قاذف.
يجب أن يكون جهاز جميع التوصيلات في القاذف محكمًا.
بالنسبة لمحطة ذات أنبوبين ، يتم تثبيت رأس أو مخرج بالقطر المطلوب ، ملحومًا بالغلاف. في البئر ، يتم ربط منطقة التجميع بأنبوب عمودي يمتد من الرئيسي. تم إصلاح الاتصال بمفتاح ، ويتم تثبيت القاذف في البئر. عند نقطة خروج الماء من محطة الضخ ، يتم تركيب فلاتر لتنقية المياه.
سيوفر بئر المياه الذي تم إنشاؤه بشكل صحيح والمجهز بمحطة ضخ إمدادًا عالي الجودة بمياه الشرب لمنزل ريفي لسنوات عديدة.
الطرق والمعدات الأساسية لبناء الآبار
بالنسبة لسحب المياه من الآبار والمضخات الكهربائية الغاطسة والخارجية ومحطات الضخ ، يمكن وضع معدات الضخ السطحي بالقرب من فوهة البئر أو على مسافة ما منها. لتوصيل المضخات الكهربائية بمصدر قاع البئر ، يتم استخدام طرق ومعدات مختلفة ، مصممة لأنواع مختلفة من المضخات الكهربائية.
الإرتفاع
إذا كان من الضروري حل مشكلة تثبيت مضخة كهربائية غاطسة وحماية قناة البئر من تغلغل الأوساخ والرواسب ، يتم استخدام رأس يتم تثبيته فوق الغلاف. تم تصميم الجهاز لقطر قياسي ، ويمكن أن يكون مصنوعًا من البلاستيك أو الفولاذ أو الحديد الزهر ، ويمكن أن يتحمل وزن معدات الضخ المعلقة حتى 250 كجم. في النسخة البلاستيكية وحتى 500 كجم. عند استخدام المعدن. يوفر التصميم القياسي وضع حلقة تسلق لتعليق المضخة الكهربائية ومخرج يمر من خلاله أنبوب الضغط عند توصيله بالخط.
من الناحية الهيكلية ، يتكون الرأس من جزأين ، يتم توصيلهما بعد غمر المضخة الكهربائية في البئر. للقيام بذلك ، يتم وضع شفة على الغلاف ، والضغط عليه على سطح الأرض ، ويتم تثبيت حلقة مطاطية ويتم وضع شفة ثانية بمضخة كهربائية معلقة في الأعلى ، وتثبيتها بلا حراك باستخدام البراغي.
أرز. 7 رؤساء
مشترك كهربائي
يسمح لك المحول بتوصيل مضخة كهربائية أو محطة ضخ تعمل بالطرد المركزي ببئر عبر خط أنابيب إذا كانت موجودة على مسافة ما. في الوقت نفسه ، تقع الأنابيب تحت الأرض ، مما يستبعد تجميدها في الشتاء ، والميزة الثانية لهذا الاتصال هي زيادة عمق غمر خط أنابيب الضغط في البئر عن طريق خفضه تحت مستوى الأرض ، وهو في المضخات السطحية لا تزيد عن 9 أمتار.
يتكون المحول على شكل جزأين ، أحدهما متصل بخط أنابيب ضغط يقع في قناة البئر ، والثاني متصل بمصدر مياه موجود بالخارج. يتم توصيل كلا الجزأين من خلال جدران أنبوب التغليف باستخدام خيوط وحشية مطاطية عازلة.
أرز. 8 محول - الجهاز الهيكلي

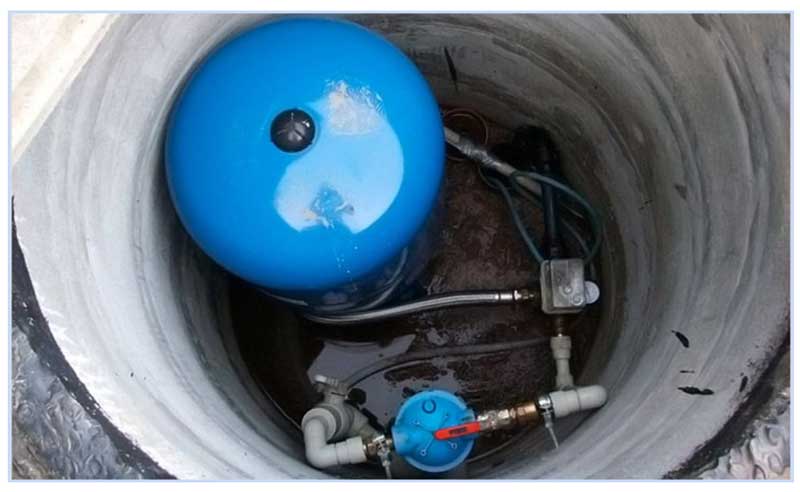

حفرة الغواص
تُستخدم حفرة الغواص في الحالات التي توجد فيها المضخة الكهربائية ومعدات الضخ لأتمتة تشغيلها بالقرب من فوهة البئر. عادةً ما يتم عمل الحفرة على شكل حلقة خرسانية ، يتم تعميقها في الأرض ، وفي بعض الأحيان يتم استخدام هياكل بلاستيكية أو معدنية ملحومة ومغطاة بمواد عازلة للماء من البيتومين. لتجنب تغلغل المياه الجوفية في الحفرة السفلية على طول جوف البئر ، يتم تغطية قاع الحفرة بقطعة من الأسمنت والرمل.
عادة ، يتم وضع محطة ضخ أو تحكم أوتوماتيكي لمضخة كهربائية عميقة في آبار الغواص: مجمع هيدروليكي ، ومفتاح ضغط وسرعة خمول ، ومقياس ضغط. بالإضافة إلى عزله عن المياه الجوفية ، يوفر الغواص حماية ضد التجمد ليس فقط من فوهة البئر ، ولكن أيضًا لمصدر المياه بالكامل ، والذي يقع تحت الأرض عند استخدامه.
أرز. 10 كايسون جيدا
مبدأ العملية والأصناف
يعتمد مبدأ التشغيل الآلي للمضخة الكهربائية في قاع البئر على تغيير في المعلمات الفيزيائية للمياه في الخط ومصدر سحب المياه. يتم إيقاف تشغيل مضخة البئر المزودة بالأتمتة وتشغيلها عندما يتغير الضغط أو ارتفاع عمود الماء في المصدر أو سرعة السائل عبر خط الأنابيب أو اختفائه في الخط.
عند استخدام المضخات الكهربائية الغاطسة ، يتم تثبيت وحدات تحكم منفصلة ومجمع هيدروليكي في خط الأنابيب ؛ في النماذج المعيارية الأكثر حداثة ، يتم دمج جميع الأجهزة في وحدة واحدة.
عند استخدام وحدات السطح ، يتم تثبيت جميع عناصر التحكم على إطار واحد ، وتسمى الوحدة بمحطة ضخ - وهي أكثر ملاءمة لاستخدامها بدلاً من تثبيت جميع العناصر في خط بشكل مستقل.
ما هي العوامل التي تؤثر على تصميم بئر الماء
يحدد التصميم المختار بشكل صحيح لبئر الماء أهم خصائصه ، والتي تشمل:
- سعر بئر الماء.
- الحرص على العمل المنجز وجودته.
- قابلية الصيانة.
- تكوين وخصائص المياه المنتجة.
- خصم الجهاز.
تشمل العوامل التي يعتمد عليها تصميم الهيكل ما يلي:
- السمات الهيدروجيولوجية للمنطقة التي يُصنع فيها الجهاز.
- الخصم المطلوب.
اعتماد الجيولوجيا المائية على تصميم بئر ماء
اعتمادًا على الهيدروجيولوجيا ، قد تكون هناك خيارات للجهاز:
بئر لسحب الماء بغلاف واحد ، حيث تعمل سلسلة الغلاف أيضًا. يستخدم في البناء في صخور مستقرة ، ضحلة ، لا تزيد عن 35 مترا ، رملية. لتقليل تكلفة الجهاز ، من الممكن استخدام أنابيب غلاف بلاستيكية. يتم إنزال سلسلة الغلاف في طبقة المياه الجوفية بمقدار مترين.
- جهاز بغلاف واحد مع قسم مفتوح للفتحة. غالبًا ما يستخدم في الآبار الصغيرة في الحجر الجيري. في هذه الحالة ، يمر الغلاف عبر صخور فضفاضة ثم يتاخم ضد الحجر الجيري. بعد ذلك ، يذهب العمود المفتوح إلى عمق يصل إلى عشرة أمتار من بداية طبقة الحجر الجيري.
- بئر ارتوازي مع انابيب انتاج بلاستيك. حسب التصميم ، هو نفس الثاني. يتم استخدامه في المباني التي يكون مستوى المياه فيها مرتفعًا.
- بئر ارتوازي بغلاف مزدوج. يمر الغلاف الفولاذي عبر جميع الطبقات التي تقع فوق طبقة المياه الجوفية ، والآخر يمر بعمق في طبقة المياه الجوفية. تستخدم عندما يكون مستوى الماء منخفضًا.
- بئر ارتوازي به عدة أنابيب غلاف وموصل. يتم ذلك في حالة الجيولوجيا الصعبة ، عندما تكون هناك طبقات غير مستقرة ، رمال متحركة. الأنبوب الأول مصنوع بأكبر قطر ، ودليل الأنابيب المتبقية هو الغلاف.
سلاسل الغلاف
الغلاف عبارة عن نظام من الأنابيب الخاصة. يمكن أن تكون هذه العناصر هي الأولى والأخيرة. تتميز بالوظيفة. تم تصميم سلاسل الغلاف لغرض واحد - عزل جدران البئر أثناء الحفر عن التأثيرات الخارجية المختلفة. بادئ ذي بدء ، يتم أخذ الضغط على البئر في الاعتبار. من أجل عزل الفراغ الحلقي بشكل موثوق ، من الضروري سد الفجوة بين سلاسل الغلاف بمحلول خرساني سائل.
هناك تقسيم خاص لسلاسل الغلاف حسب الغرض. كل نوع من هذه المنتجات يستحق النظر بمزيد من التفصيل. لديهم مزايا وعيوب معينة يجب أخذها في الاعتبار.
